全改修工事 完了

 工期終盤に入り、新型コロナウイルス禍の中、工事関係者の方々には現場入りの際、健康状態チェックシートの記入・確認、アルコール消毒の徹底、供用部分と区切った仮設壁内の狭い空間での工事等、困難な施工環境の中、無事、工期内に改修工事は完了しました。また、併行して行われていた介護医療院への転換工事も完了しました。

2階、3階の各ナースステーション改修にあたっては、仮設のナースステーションを各階に設けてから改修工事が行われ、オープンカウンターの開放的な受付になりました。また内部詳細は公開できませんが、看護師さんの選ばれた可愛い柄の壁クロスが貼られ、柔らかい雰囲気のナースステーションとなりました。

今回、築25年のN病院東館の改修工事は昨年10月に着工し、各階の病室2室ごとの工事から始まり、4床室・23室、1床室・7室を改修。引き続き、食堂・パントリー、浴室、理髪室、多目的トイレ、看護師関連諸室、介護士関連諸室、洗濯室、最後に多目的ルーム・廊下の工事が行われました。

 施設を使用しながらの建物内部の改修工事ということで、入院されている方々や看護師・介護士・職員の方々にはご不便な中、部屋の移動等のご協力をいただきました。重ねてお礼申し上げます。



N病院グループ N病院東館 介護医療院 転換改修工事 4_c0376508_10424229.jpg
【廊下・ナースステーション1】
廊下の床材・壁材・手摺は全て一新され、ナースステーションの既存カウンターは全て撤去し新たに造られました。
カウンターのフォールディングサッシ開放時。


N病院グループ N病院東館 介護医療院 転換改修工事 4_c0376508_10425272.jpg

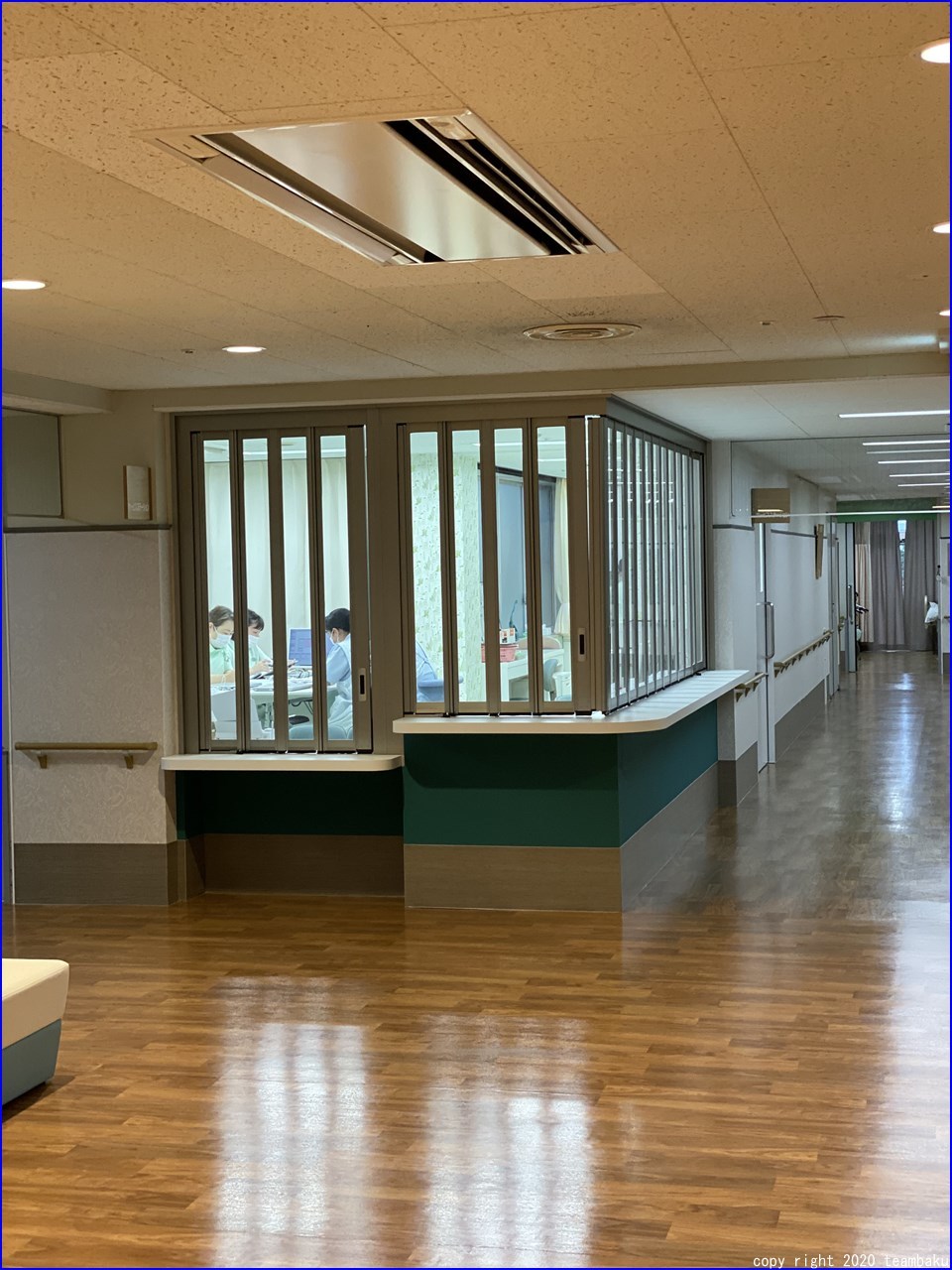

【廊下・ナースステーション2】
カウンターのフォールディングサッシ閉鎖時。



N病院グループ N病院東館 介護医療院 転換改修工事 4_c0376508_10424450.jpg

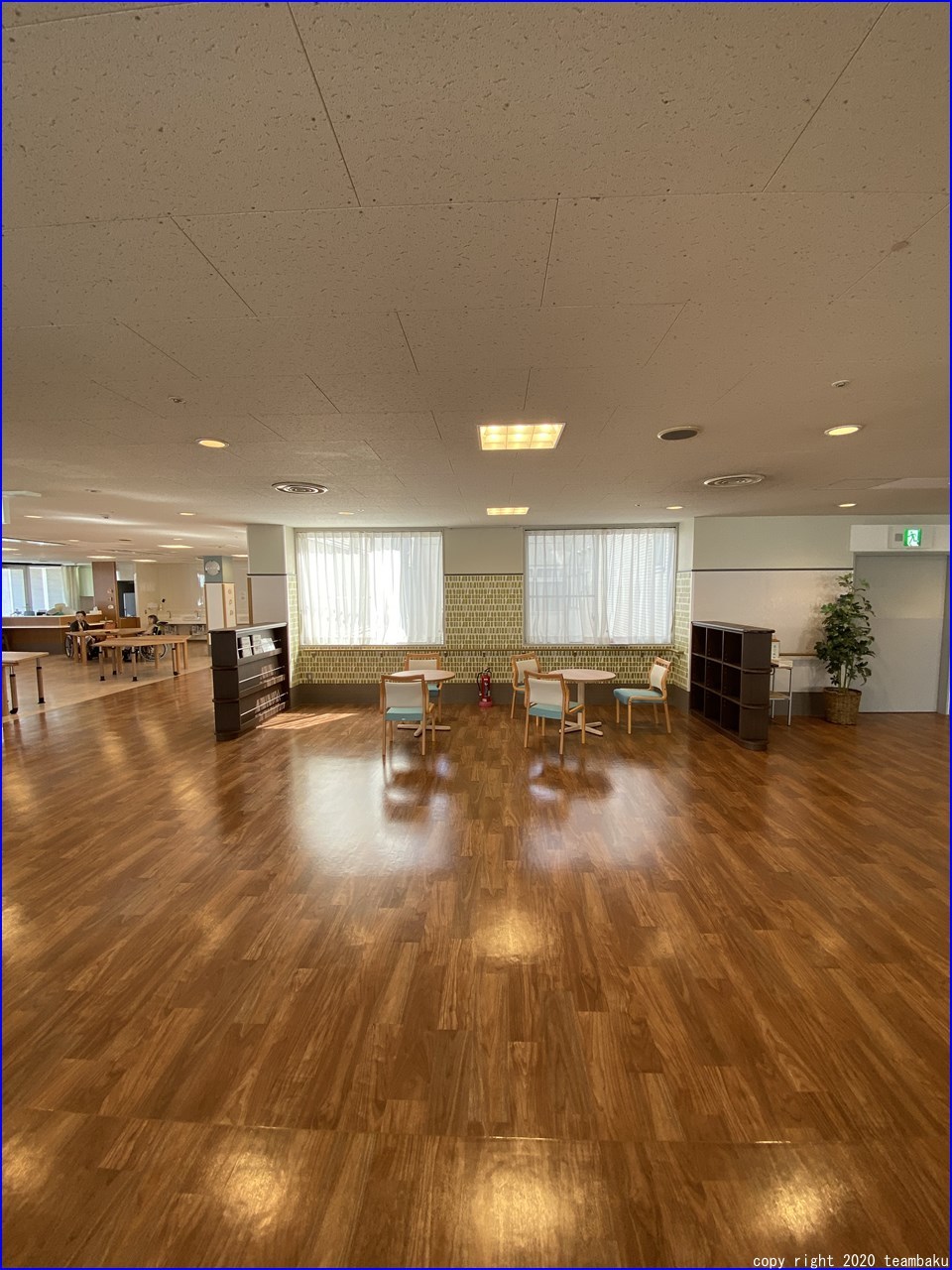

【読書コーナー・ホール】
 マガジンラックと書棚が設置されました。



N病院グループ N病院東館 介護医療院 転換改修工事 4_c0376508_10424630.jpg
【多目的ルーム1】
 スライドドア開放時。


N病院グループ N病院東館 介護医療院 転換改修工事 4_c0376508_17571967.jpg
【多目的ルーム2】
 新たに取付られたスライドドア閉鎖時。


N病院グループ N病院東館 介護医療院 転換改修工事 4_c0376508_10424980.jpg
【多目的ルーム3】
 新たに書棚が設けられました。


N病院グループ N病院東館 介護医療院 転換改修工事 4_c0376508_10425412.jpg
【機能訓練コーナー・廊下】


N病院グループ N病院東館 介護医療院 転換改修工事 4_c0376508_10425760.jpg

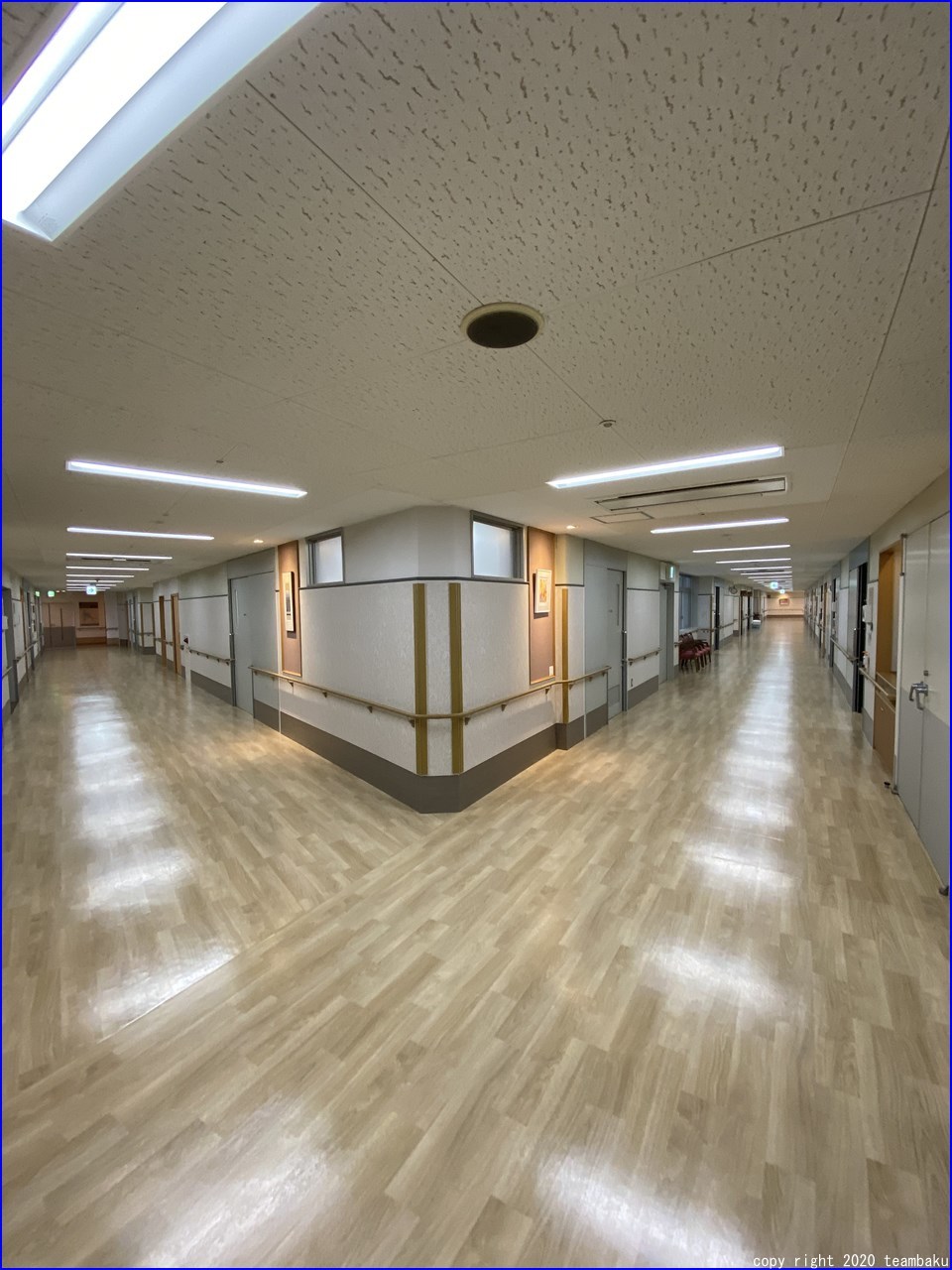

【廊下1】
 内装を一新すると共に、絵画を飾るニッチが設けられました。


N病院グループ N病院東館 介護医療院 転換改修工事 4_c0376508_17435429.jpg

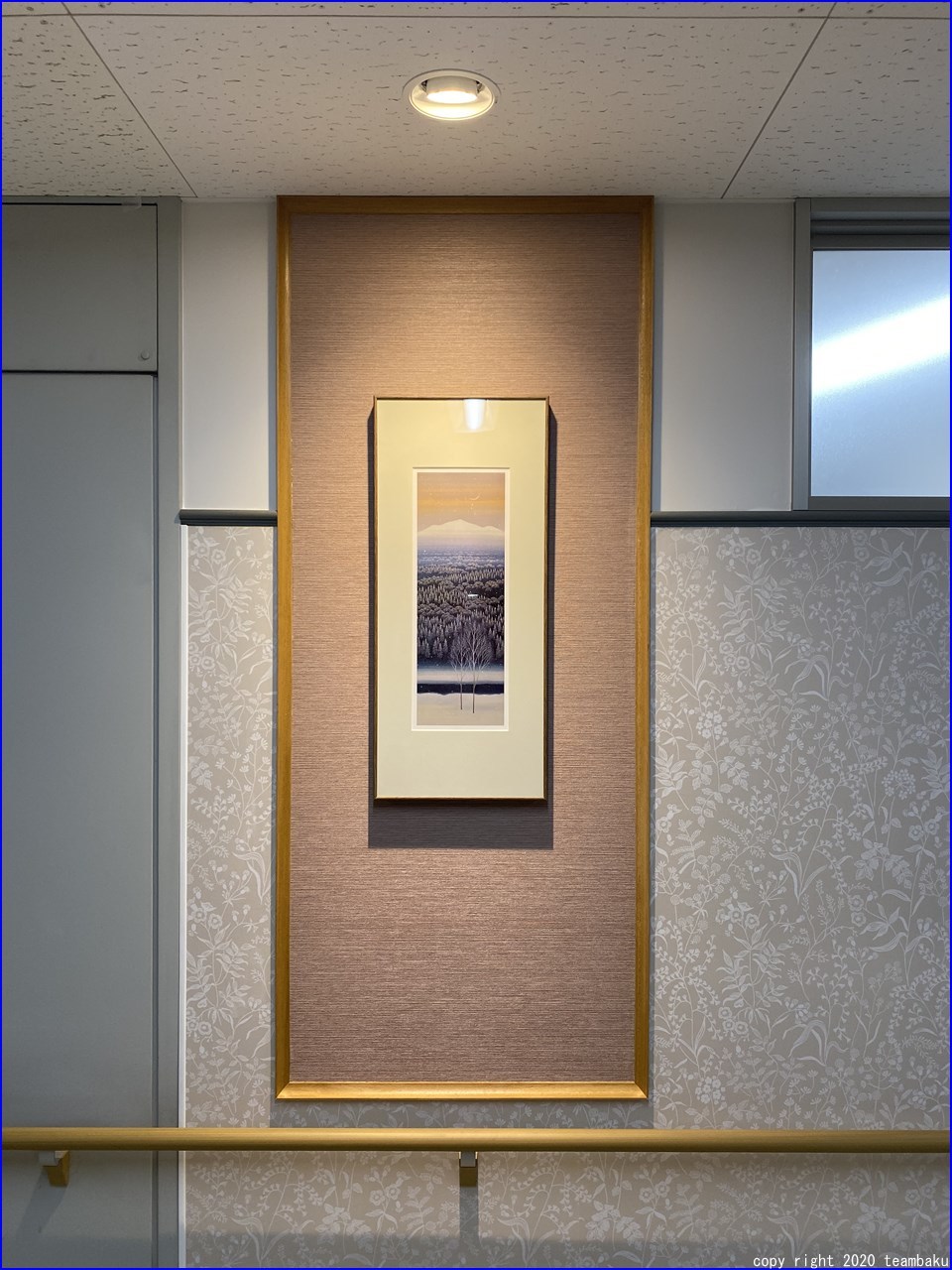

【廊下2】
 新たに設けられたニッチと絵画。



N病院グループ N病院東館 介護医療院 転換改修工事 4_c0376508_14152647.jpg

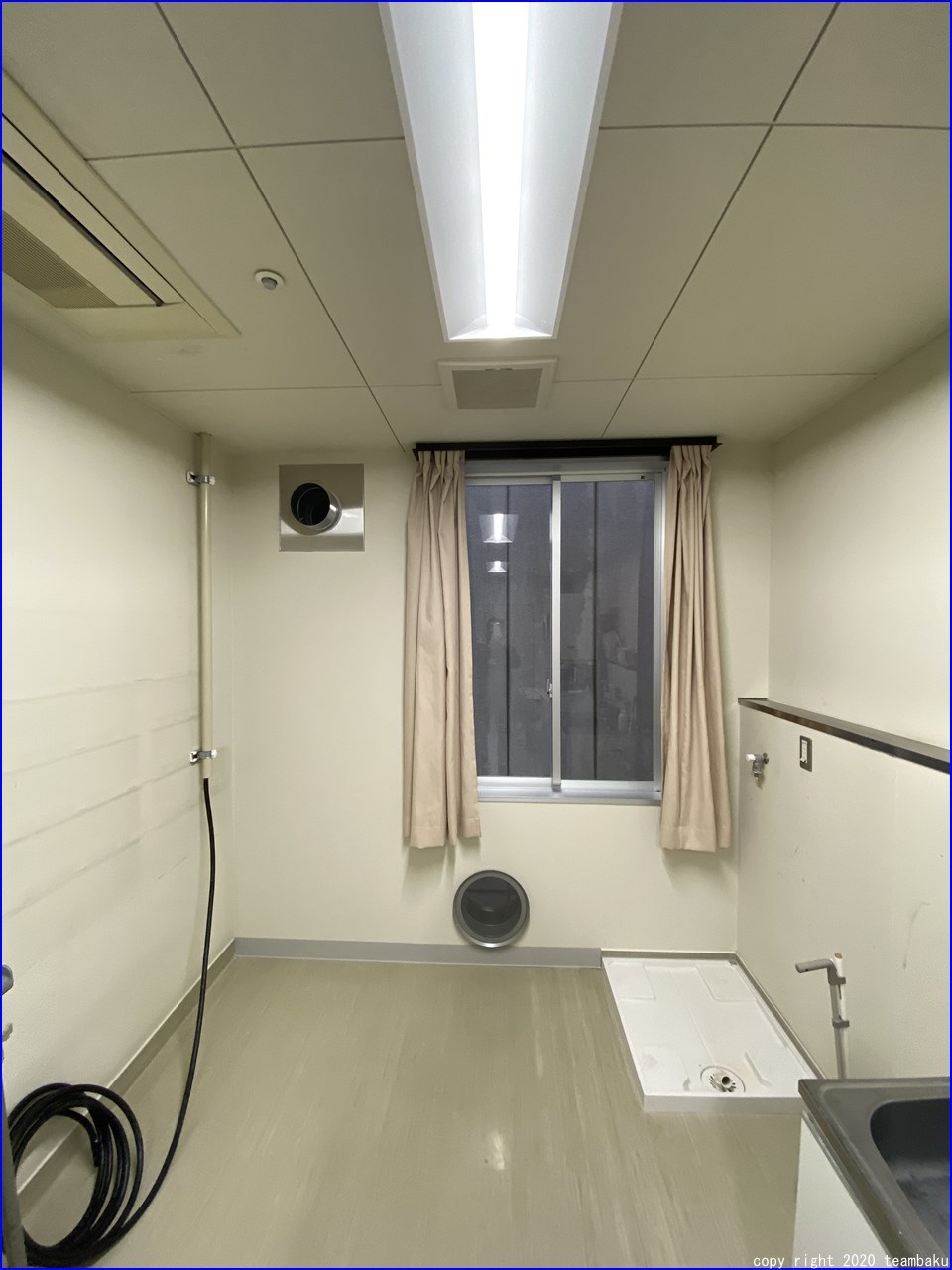

【洗濯室】
 大型乾燥機導入に伴い既存開口部を詰め、排気ダクト用排気口と吸気口が取付けられました。



N病院グループ N病院東館 介護医療院 転換改修工事 4_c0376508_12014583.jpg
【談話コーナー1】


N病院グループ N病院東館 介護医療院 転換改修工事 4_c0376508_12014106.jpg
【談話コーナー2】


by team_baku | 2020-03-28 17:50 | 介護医療院 | Comments(0)
1階静養室・廊下等完成

Nナーシング南館の1階静養室・廊下等の改修工事が完成しました。

1階廊下の改修工事において、1階には医務室・薬局・レントゲン室・職員食堂等があり頻繁な通行がありますので、区画を分けて工事を進めました。
 そのため床材は45㎝角のビニールタイル材としブロックごとに施工できるようにし、また壁仕上げは塗装仕上げであったため、恒久的にクロス貼付が効く石膏ボードを重ね張りし、その上にクロス貼とし、腰部分は高耐久性クロスを使用しました。


N病院グループ Nナーシング南館 改修・増築工事 6_c0376508_17104704.jpg
【廊下1】


N病院グループ Nナーシング南館 改修・増築工事 6_c0376508_17104427.jpg

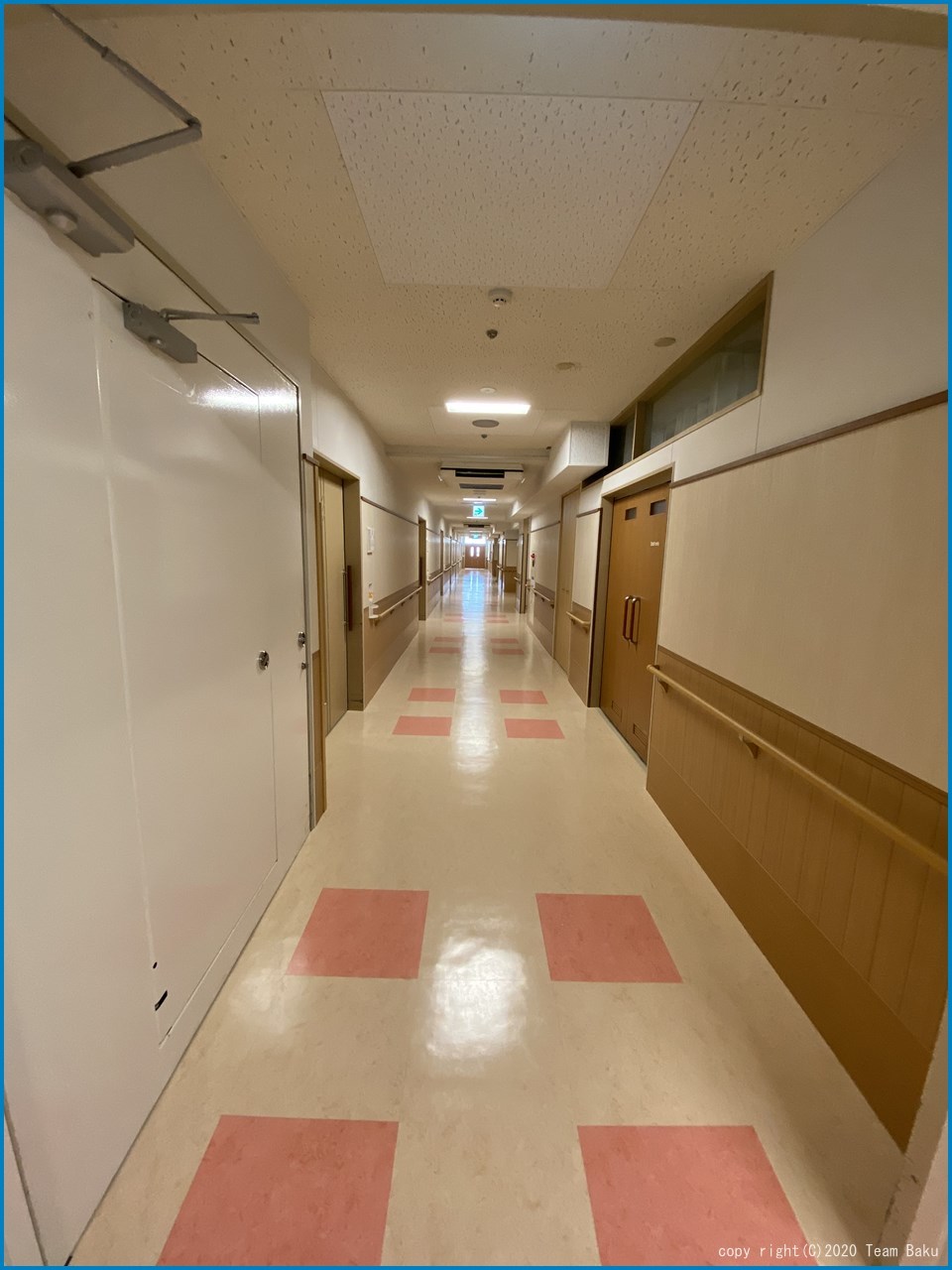

【廊下2】
 防火区画の常時開放式煙感連動閉鎖スチールドア改修は施工中に臭いの出る塗装仕上げでなく、ダイノックシート貼で対応。


N病院グループ Nナーシング南館 改修・増築工事 6_c0376508_17105595.jpg

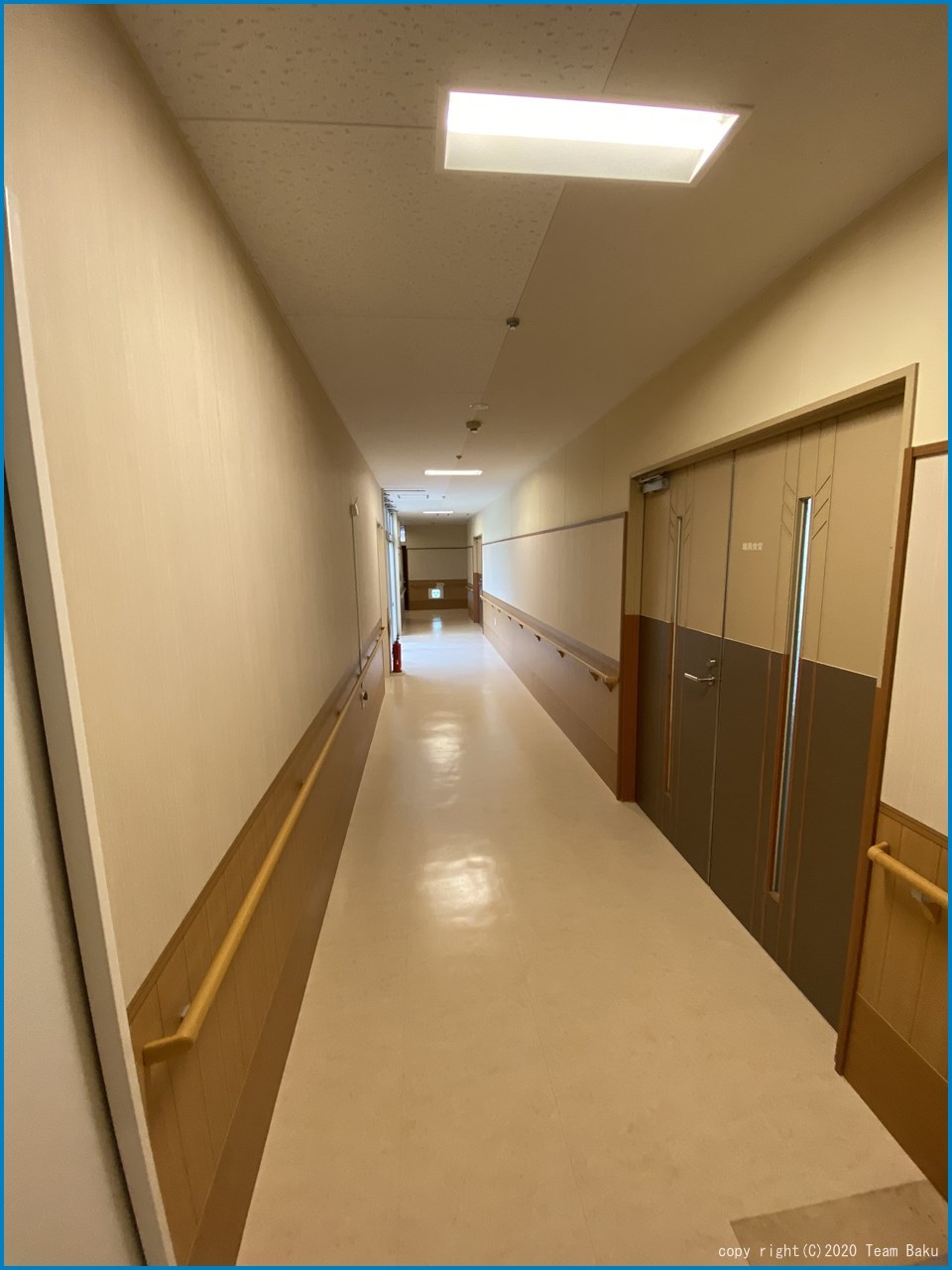

【廊下3】
 右側の両開きドアは老朽化していた腰下のみダイノックシート貼でカバー。

N病院グループ Nナーシング南館 改修・増築工事 6_c0376508_17105158.jpg
【廊下4】
 新設された物入れ下の開口は車椅子収納スペース。


N病院グループ Nナーシング南館 改修・増築工事 6_c0376508_17105719.jpg
【廊下5】


N病院グループ Nナーシング南館 改修・増築工事 6_c0376508_17110065.jpg
【静養室】



N病院グループ Nナーシング南館 改修・増築工事 6_c0376508_17110518.jpg
【通所リハビリテーション】
廊下との間の壁が撤去され開放的になりました。

by team_baku | 2020-02-20 04:50 | 介護医療院 | Comments(0)
食堂・パントリー完成
 N病院東館の2階及び3階の食堂・パントリーの改修工事が完成しました。

 この改修工事は水回りの配管移設や新設があるため、階下の1階事務室の天井裏及び2階食堂の天井裏の配管工事は並行して行われました。合わせて天井カセット空調機や電気配線等も工事範囲を最小限にしての天井材張り替えで対応しました。
 建築工事中においては食堂は狭められて使用されていますので、最小限の区画の仮設壁の中で改修工事が進められました。

 そしてこの完成した食堂は早くも供用開始となりました。 今までなかったパントリーが加わり食堂としての機能が増したように思います。


N病院グループ N病院東館 介護医療院 転換改修工事 3_c0376508_17103055.jpg

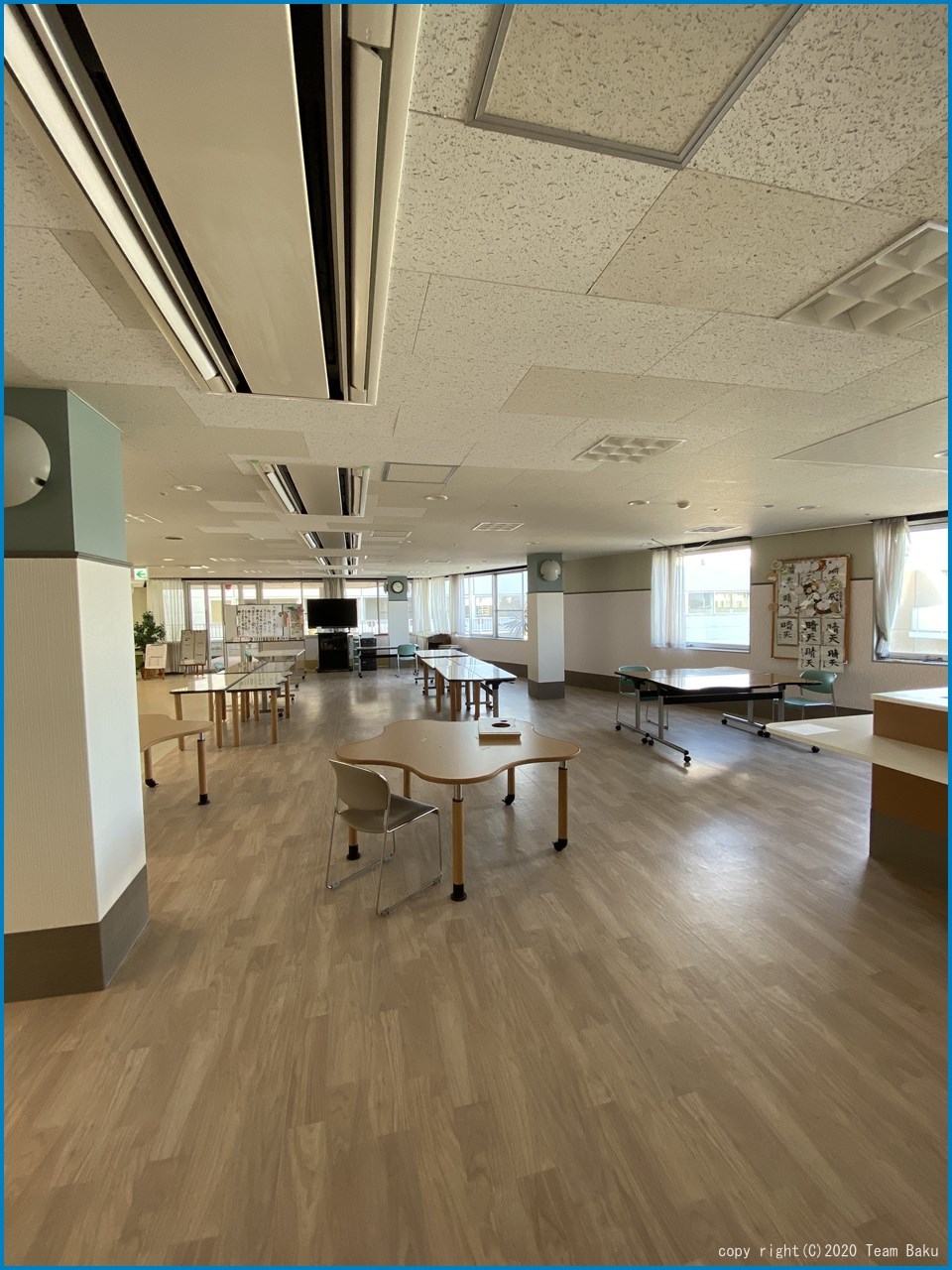

【食堂.1】
 床材、壁材が張り替えられました。


N病院グループ N病院東館 介護医療院 転換改修工事 3_c0376508_17102625.jpg

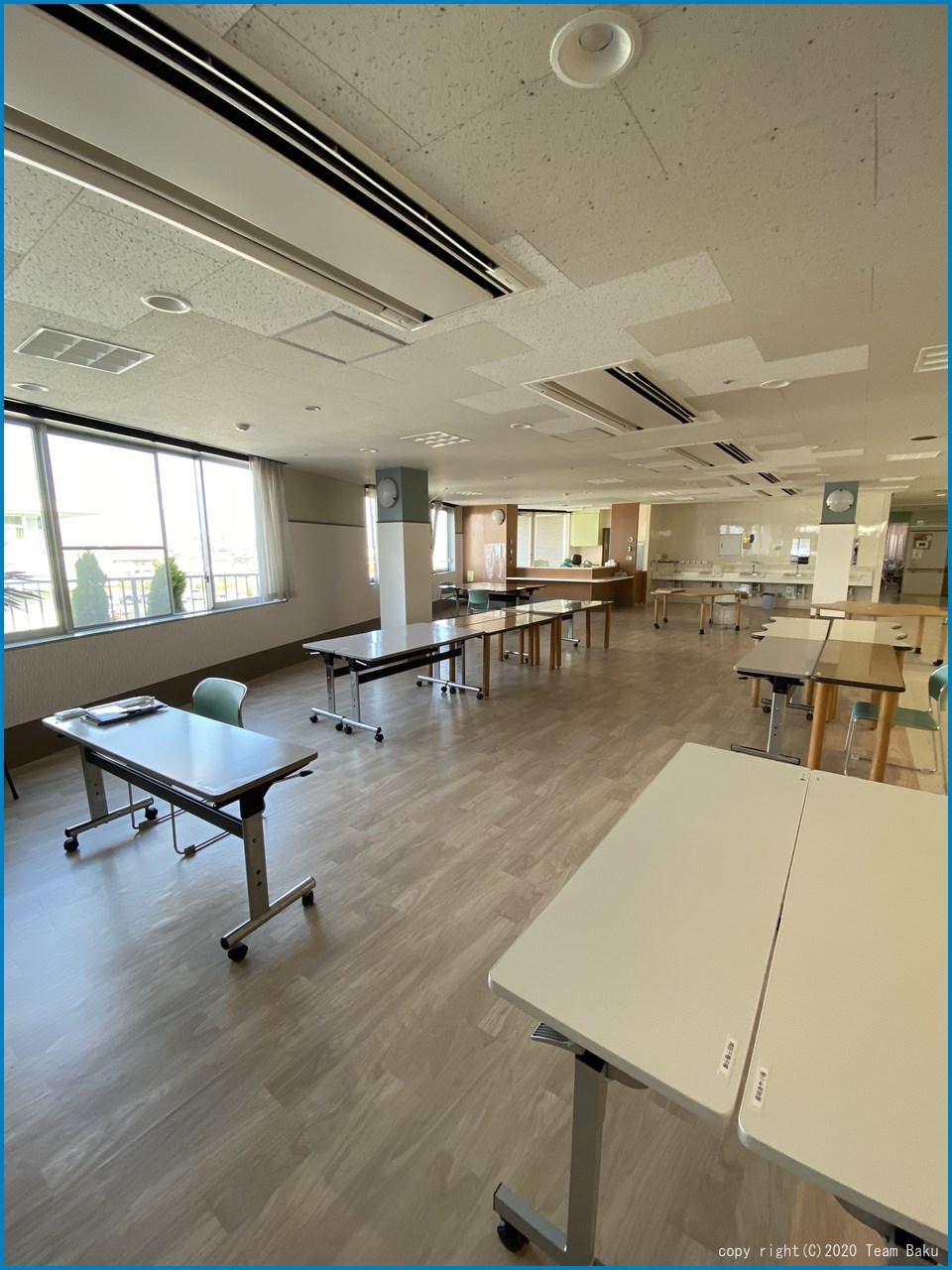

【食堂・パントリー】
 奥が新設されたパントリーと5連手洗いカウンター。





by team_baku | 2020-02-20 04:14 | 介護医療院 | Comments(0)
1階 通所リハビリテーション等 完成

 1階 通所リハビリテーション・浴室・脱衣室・休憩室等、完成が急がれていた各室の改修工事が完成しました。

 浴室・脱衣室は位置を変え、新たな場所に設けられた室なので、コンクリート床をはじめ、躯体を残し全て解体。騒音も最小限にと注意を払い、施工には新築以上の困難がありましたが、施工業者によく対応していただきました。

 そしてこの完成した各室は、早くも供用開始となりました。浴室は位置が施設北側から南側に変わり明るくなり、面積は1.5倍になりましたので、ゆったりと使用していただければと思います。



N病院グループ Nナーシング南館 改修・増築工事 5_c0376508_13042020.jpg
【通所リハビリテーション.1】


N病院グループ Nナーシング南館 改修・増築工事 5_c0376508_13045496.jpg
【通所リハビリテーション.2】
 壁画は点描画で有名なジョルジュ・スーラの「グランド・ジャット島の日曜日の午後」の写し。
 寄贈品で改修前の場所から位置を変え設置。前回設置時に、向かって右側1/4がカットされていたようです。



N病院グループ Nナーシング南館 改修・増築工事 5_c0376508_13043323.jpg
【浴室.1】
 場所を変え全て一新。床は抗菌磁器質タイル、排水溝蓋は抗菌樹脂グレーチング、壁は抗菌メラミン樹脂化粧珪酸カルシウム板、抗菌性の高い建材が使用されています。
 また、座ったまま入浴できる浴槽(アマノ・シャトル)も設置されました。

N病院グループ Nナーシング南館 改修・増築工事 5_c0376508_13043015.jpg
【浴室.2】
 天井には輻射式天井埋込型遠赤外線ヒーターが要所要所に設けられました。


N病院グループ Nナーシング南館 改修・増築工事 5_c0376508_13044285.jpg
【脱衣室】



N病院グループ Nナーシング南館 改修・増築工事 5_c0376508_13043937.jpg
【脱衣室内トイレ】


N病院グループ Nナーシング南館 改修・増築工事 5_c0376508_13044523.jpg
【休憩室】


N病院グループ Nナーシング南館 改修・増築工事 5_c0376508_13045191.jpg
【休憩室パントリー】



by team_baku | 2019-12-26 18:20 | 介護医療院 | Comments(0)
4階廊下改修完成

 Nナーシング南館4階廊下の改修工事が完成しました。
 廊下については4階建の4階から施工し、引き続き、下の階に順次移っていく工程になっています。

 廊下は改修工事中においても、御利用者の通行が求められますので、床の仕上げ材には新築時に一般的に用いられる長尺ビニール床材ではなく、いつでも通行に対応できるよう、45cm角のビニール床タイル材を採用しました。
 またこのビニール床タイルは、厚さが3mmあり、下地の不陸が目立ちにくく、表面には初期汚れ防止ワックスがコーティングされているため、施工後、短時間の養生で通行できる特徴があり、廊下等の改修には適した建材だと思います。

 壁仕上げについては、既存が塗装仕上げで直にクロスを貼れないため、石膏ボード下張りのうえクロス貼とし、特に腰壁には高耐久クロスを貼り、汚れやキズが付きにくい品質のクロスを用いています。


N病院グループ Nナーシング南館 改修・増築工事 4_c0376508_18053460.jpg
【4階廊下.1】
 ビニール床タイルはポイントに各階のテーマカラーを入れています。


N病院グループ Nナーシング南館 改修・増築工事 4_c0376508_18053744.jpg
【4階廊下.2】



N病院グループ Nナーシング南館 改修・増築工事 4_c0376508_18054003.jpg
【4階通路】
 トイレ、サニタリールームへの通路



N病院グループ Nナーシング南館 改修・増築工事 4_c0376508_18053606.jpg
【消毒液ボックス】
 各病室入り口に埋め込み型の消毒液ボックスが設けられました。




by team_baku | 2019-12-06 18:05 | 介護医療院 | Comments(0)
内観パースによるプレゼンテーション.2

 前回に続き作成した内観パースを掲載したいと思います。
 前回掲載したN病院東館介護医療院改修工事と併行して、Nナーシング南館改修・増築工事が進行中ですが、今回は通所リハビリテーションの内観パースを作成しましたので掲載させていただきます。

 この通所リハビリテーションは、隣接していた倉庫やレントゲン室を移設したり、廊下の壁を撤去することにより、今までより約30%増しのスペースになります。
 また改修によって現れた独立柱には、仕上げ材にアクセントカラーを用いることによって、広い室内の色調に変化をつけたり、御利用者の目に付き易い色彩で位置関係の把握にも役立てばと思います。


N病院グループ Nナーシング南館 改修・増築工事 3_c0376508_18044014.jpg
【通所リハビリテーション入り口側から.1】
 独立柱を同じアクセントカラーにした案。


N病院グループ Nナーシング南館 改修・増築工事 3_c0376508_18044027.jpg
【通所リハビリテーション入り口側から.2】
 独立柱を二色のアクセントカラーにした案。

N病院グループ Nナーシング南館 改修・増築工事 3_c0376508_18045562.jpg
【通所リハビリテーション奥側から.1】
 通路脇に上段に収納、下段に車椅子置き場を設けています。


N病院グループ Nナーシング南館 改修・増築工事 3_c0376508_18050103.jpg
【通所リハビリテーション奥側から.2】



N病院グループ Nナーシング南館 改修・増築工事 3_c0376508_18050963.jpg
【通所リハビリテーション奥側から.3】





by team_baku | 2019-11-28 18:18 | 介護医療院 | Comments(0)
内観パースによるプレゼンテーション

 現在、改修工事が行われているN病院東館介護医療院ですが、工事進捗状況に応じ、内装実物見本プレゼンボードや内観パースを作成し、毎週の工事定例会に出席される病院関係者18名の方々に、設計図だけでは判断しづらい空間イメージや、内装材の材質や配色等を検討していただきつつ、改修工事を進めています。

 今回は病室、食堂・パントリー、ホール読書コーナー、ナースステーション、廊下、談話室の内観パースを作成しましたので、掲載させていただきます。


N病院グループ N病院東館 介護医療院 転換改修工事 2_c0376508_18033825.jpg
【東病室(4床室)南東面】
 ベット間が天井吊りカーテン(上部開放)だった間仕切りから、プライベート向上を図るよう、可動間仕切建具や天井直付けカーテン(パースでは割愛させていただきます。)を設け、内装は木質系に一新。なおこの病室は外部が東側に面しているため、部屋の形は五角形で南東側にも窓が設けられた設計。




N病院グループ N病院東館 介護医療院 転換改修工事 2_c0376508_05480600.jpg
【東病室(4床室)北東面】



N病院グループ N病院東館 介護医療院 転換改修工事 2_c0376508_15282919.jpg
【食堂・パントリー】
 食堂だけだったスペースに、カウンター付パントリーと手洗いカウンターを増設。



N病院グループ N病院東館 介護医療院 転換改修工事 2_c0376508_08523219.jpg
【ブラウジングコーナー】
 建物中央吹抜の光庭に面しているホールの一部に本棚やマガジンラックを設け、ブラウジングコーナーを増設。



N病院グループ N病院東館 介護医療院 転換改修工事 2_c0376508_15192910.jpg
【ナースステーション・廊下1】
 内装を一新し、カウンター上にフォールディングサッシを設けナースステーションを開放的にする。 廊下壁は現況が塗装仕上げで、直にはクロスを貼れないため、高さ1820mmまで石膏ボードを張り、木目クロス貼とする。


N病院グループ N病院東館 介護医療院 転換改修工事 2_c0376508_12435607.jpg
【ナースステーション・廊下2】
 カウンター下壁の色を各階のテーマカラーに合わせる案。


N病院グループ N病院東館 介護医療院 転換改修工事 2_c0376508_06591490.jpg
【ナースステーション・廊下3】
 カウンター上のフォールディングウィンドウを閉じた状態。カウンター下壁と巾木を同色にする案。


N病院グループ N病院東館 介護医療院 転換改修工事 2_c0376508_10261906.jpg
【ナースステーション1】



N病院グループ N病院東館 介護医療院 転換改修工事 2_c0376508_10261968.jpg
【ナースステーション2】



N病院グループ N病院東館 介護医療院 転換改修工事 2_c0376508_10262481.jpg
【ナースステーション3】



N病院グループ N病院東館 介護医療院 転換改修工事 2_c0376508_10275193.jpg
【ナースステーション 鳥瞰】
 ナースステーションが拡大され、吹抜の光庭をL型に取り囲む部屋になったため、上方からの視点をプレゼン。


N病院グループ N病院東館 介護医療院 転換改修工事 2_c0376508_08523926.jpg
【談話室】
 廊下端部に本棚等を設け談話室を充実。


by team_baku | 2019-11-06 14:30 | 介護医療院 | Comments(0)
病室(4床室)改修

 N病院グループでは、6月に着工していましたNナーシング南館改修工事に引き続き、10月7日からN病院東館改修工事が着工しました。

 N病院東館は4階建ですが、主に病室のある2階と3階の改修工事になります。最初の工区として病室(4床室)の改修から始まりました。現在病室には入院患者様がおられますので、一時病室を移動していただき、2階と直上3階の各1室、計2室ずつ工事を進め、これを繰り返し4床室を23室、1床室を7室、改修していく工程となっています。
 今回は介護医療院に転換する改修工事ということで、ベット間は従来のカーテンではなく、可動建具で間仕切られ、プライベートが確保できるよう改修されます。

 なお今回の画像は、iPhone11 Pro の超広角カメラ (焦点距離13mm・絞りf/2.4・視野角120°)で撮影されています。狭い部屋はかなりの範囲が撮影され、全体を掴めるようになったと思います。


N病院グループ N病院東館 介護医療院 転換改修工事 1_c0376508_16020114.jpg
【病室 南東面】
 ベット間に可動間仕切りが付き、内装や洗面器具も一新されました。


N病院グループ N病院東館 介護医療院 転換改修工事 1_c0376508_16015864.jpg
【病室 南面】
 間仕切カーテンは、上部開放吊り下げ型から天井直吊り型(上部はメッシュのスプリンクラー対応タイプ)に変更しました。

N病院グループ N病院東館 介護医療院 転換改修工事 1_c0376508_16015582.jpg
【病室 東面】



N病院グループ N病院東館 介護医療院 転換改修工事 1_c0376508_17030601.jpg
【病室 北面(廊下側)】
奥右側のトイレ出入り口のアルミハンガー引き戸は、木目ダイノックシートを貼り木質感を出しています。
洗面器は向きを変え一新され、目隠しスクリーンが設けられました。


N病院グループ N病院東館 介護医療院 転換改修工事 1_c0376508_16014612.jpg
【病室 トイレ】
 衛生器具が一新され、手摺に加え前傾姿勢をサポートする前方ボード(はね上げタイプ)が新たに加えられました。



by team_baku | 2019-10-18 18:50 | 介護医療院 | Comments(0)
レントゲン室 完成

 6月着工以来、1階~4階の多目的トイレや一般・職員トイレの改修が完了し、現在は1階各室の改修工事に移ってきています。1階で先行して施工された、レントゲン室の改修工事が完了しましたので報告させていただきます。

 従来、レントゲン室の内装下地の放射線防護材は、鉛板付き石膏ボードを使用してきましたが、現在では環境にやさしい建材として、鉛を用いない次世代環境型の放射線防護材が開発され、使用するようになってきました。

 この石膏系防護材は硫酸バリウムを石膏と混合し、ガラス繊維で補強したボードで、有害な鉛は一切使用されていません。また継ぎ目をずらした重ね張り工法を行うことによって、従来使用していた継ぎ目処理の鉛テープも用いずに済みます。

 また出入口の建具も同様で、重量も鉛板張りの2/3で収まるようになってきています。



N病院グループ Nナーシング南館 改修・増築工事 2_c0376508_16415638.jpg
【レントゲン室1】
 天井走行式X線管保持装置も新設されたため、走行レールは本体鉄骨梁から新たに設けられた鉄骨吊り材により保持されています。奥は操作室で出入口放射線防護ドアと鉛入りガラスの点検窓です。


N病院グループ Nナーシング南館 改修・増築工事 2_c0376508_16415901.jpg
【レントゲン室2】
 奥の大きなドアは放射線防護ハンガー引き戸で下にレールはなく、ストレッチャー等の出入りがスムーズに行われるようになっています。



by team_baku | 2019-10-06 17:00 | 介護医療院 | Comments(0)
工事進捗状況

 1986年(昭和61年)に竣工したこの施設は、現在に至る33年間に部分的な改修を、たびたび施し使用されてきましたが、今回は施設全体の内外装をリニューアルする大規模な改修になります。

 6月に着工していましたが、先行する1階・2階の多目的トイレや一般・職員トイレの工事が完成間近になってきましたので報告させていただきます。

 工事全体としてはまだまだ序盤です。これからも施設を使用しながらの改修工事になりますので、入所者や通所者の方々や面会の方々、看護師や介護士の方々や職員の方々に迷惑の掛からぬよう配慮し、工事を進めてまいります。


N病院グループ Nナーシング南館 改修・増築工事 1_c0376508_03414741.jpg
【多目的トイレ】


N病院グループ Nナーシング南館 改修・増築工事 1_c0376508_03415117.jpg
【一般・職員トイレ】


N病院グループ Nナーシング南館 改修・増築工事 1_c0376508_03415599.jpg
【一般・職員トイレ】


N病院グループ Nナーシング南館 改修・増築工事 1_c0376508_03420490.jpg
【通路】


N病院グループ Nナーシング南館 改修・増築工事 1_c0376508_03415941.jpg
【トイレ増築部】
