鉄骨建方(3日目)

 鉄骨柱・梁が、桁行方向の半ばまで組み上がってきました。
同時に梁の剛接合箇所を抽出でトルシア形高力ボルトの本締め検査をしました。
 1次締め→マーキング→本締めの順で、ボルトのピンテールが破断していることを確認すると共に、1次締付け後にマーキングしたラインによって共回りがないか、ナット回転量(±30度)を目視確認します。

株式会社平野工業製作所本社工場 新築工事 15_c0376508_12105457.jpg
【事務所工区 組み上がり】

株式会社平野工業製作所本社工場 新築工事 15_c0376508_17233899.jpg
【工場工区 組み始め】

株式会社平野工業製作所本社工場 新築工事 15_c0376508_17221730.jpg
【高力ボルト本締め検査】


タグ:
by team_baku | 2017-08-30 17:40 | 工場 | Comments(0)
鉄骨建方(初日)

 鉄骨建方が始まりました。
事務所工区の2階建部分から建方開始です。
 毎回思うことですが、柱が立ち上がり梁が組み合わされてくると、建物の大きさが倍にも3倍にも感じられます。立体化の妙ですね。

株式会社平野工業製作所本社工場 新築工事 14_c0376508_12104409.jpg
【建て方開始】

株式会社平野工業製作所本社工場 新築工事 14_c0376508_12104908.jpg
【事務所工区 組始め】



by team_baku | 2017-08-28 18:12 | 工場 | Comments(0)
鉄骨製品検査

 鉄骨加工工場にて鉄骨寸法精度、接合部の確認、溶接部の超音波探傷検査を行いました。
超音波探傷検査については、事前に鉄骨加工工場の社内検査と、第三者機関による完全溶け込み溶接部の全量検査を義務付けているので、その結果報告を受けたのち、抜き取り検査を行います。
検査結果は良好でした。

 なお、拡大写真では超音波探傷検査の様子と、この道30年の熟練溶接工さんによる綺麗なビートの溶け込み溶接面が見られます。

株式会社平野工業製作所本社工場 新築工事 13_c0376508_15052183.jpg
【鉄骨溶接部の超音波探傷検査】


株式会社平野工業製作所本社工場 新築工事 13_c0376508_15054623.jpg
【溶接部の拡大】



by team_baku | 2017-08-23 20:05 | 工場 | Comments(0)
土間の浅層混合処理撹拌式地盤改良

 土間コンクリート下の路盤は三方原台地特有の強固な土質ですが、地盤調査の結果、表層に若干の畑土があるのが判明したため、深さ50cmまで浅層混合処理撹拌式地盤改良を施し、工場に設置される精密レーザー加工機の安定性や、プレス機の衝撃荷重・交番荷重に耐えうるよう、さらに土間下地盤を強固にします。

株式会社平野工業製作所本社工場 新築工事 12_c0376508_12102763.jpg

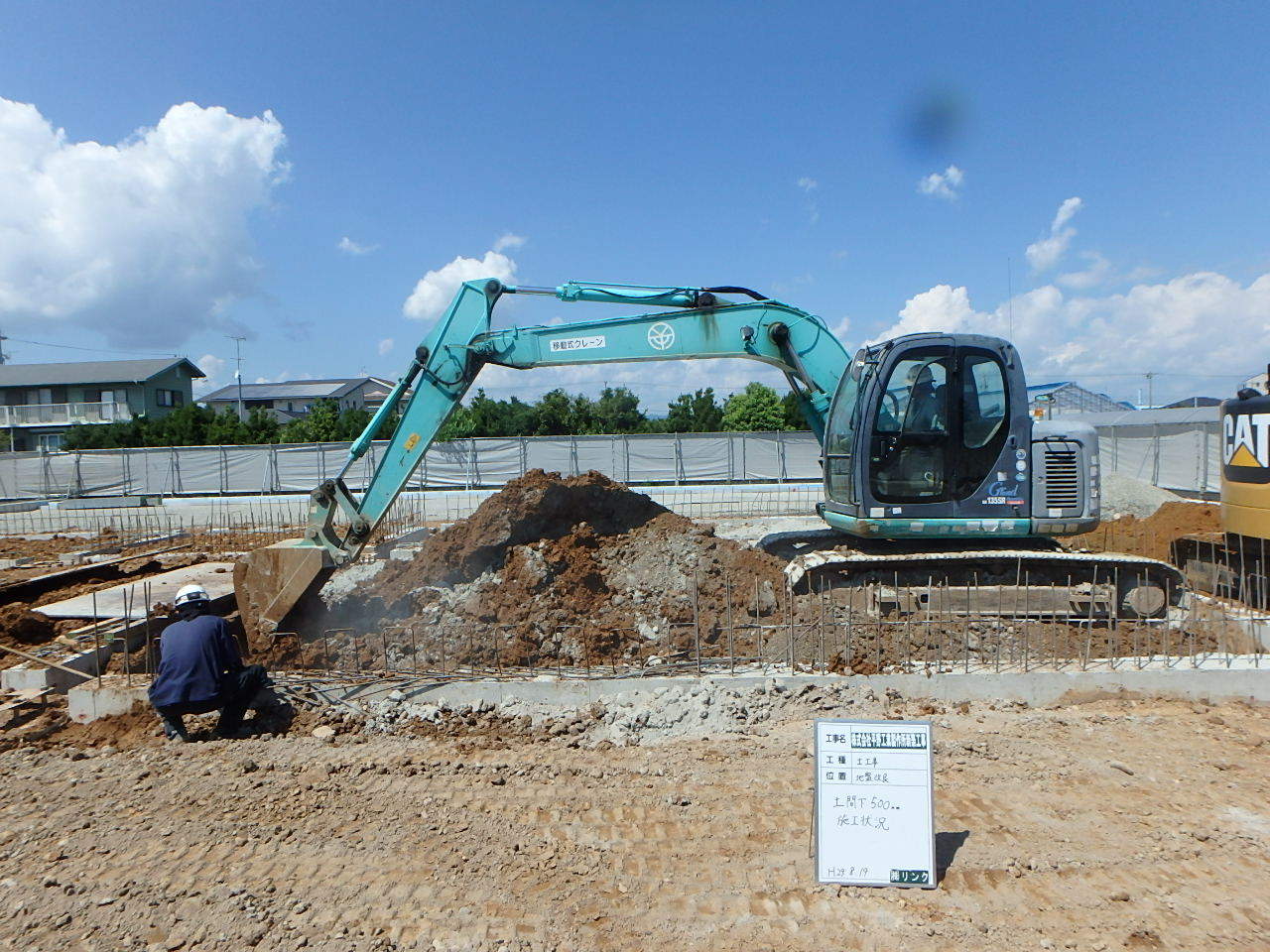

【セメント系固化材と現地盤土を撹拌】


株式会社平野工業製作所本社工場 新築工事 12_c0376508_12103582.jpg
【セメント系固化材を散布】


by team_baku | 2017-08-22 17:09 | 工場 | Comments(0)

基礎・地中梁の埋戻し

 基礎・地中梁の埋戻し、埋戻し土の転圧作業が進行しています。
敷地はこの赤茶色の掘削土と周辺の風景で、地元の方ならお気付きかもしれませんが、浜松市の三方原台地上に位置し、東三方町内で浜松工業高校のすぐ北側にあたります。


 ちなみに、三方原台地は洪積世に、天竜川の流れが作った扇状地が隆起してできた洪積台地で、砂礫層で形成された地層とのことです。


株式会社平野工業製作所本社工場 新築工事 11_c0376508_15023049.jpg
【2工区埋戻し】



株式会社平野工業製作所本社工場 新築工事 11_c0376508_15023777.jpg

【1工区埋戻し】



タグ:
by team_baku | 2017-08-17 18:01 | 工場 | Comments(0)

基礎・地中梁コンクリート出来型

 基礎・地中梁のコンクリート出来型及び、セパレータ金具露出部の防錆塗装を確認しました。
欠損やジャンカ箇所はなく、きれいにコンクリートが打設されていました。
 工期の短い現場なので現場所長さん、職人の皆さん、盆休み返上での作業、ご苦労様です。


株式会社平野工業製作所本社工場 新築工事 10_c0376508_14595471.jpg
【1-C基礎・地中梁】


株式会社平野工業製作所本社工場 新築工事 10_c0376508_15000306.jpg
【B,C通り地中梁】




by team_baku | 2017-08-16 17:58 | 工場 | Comments(0)

基礎・地中梁(2工区)コンクリート品質検査

 建物が大きく、2日に分けてコンクリートを打設するため、本日もコンクリート打設前にスランプ試験、塩化物含有量試験を行いました。
 同時に1週間及び4週間経過後のコンクリート圧縮強度試験のための伴試体を採取しました。
なお、この時点での外気温は27℃で暑中コンクリートになるため、コンクリート設計基準強度21.0N/m㎡に6.0N/m㎡をプラス補正し、呼び強度27.0N/m㎡で打設します。


株式会社平野工業製作所本社工場 新築工事 9_c0376508_09250848.jpg
【2工区 スランプ試験 結果】


株式会社平野工業製作所本社工場 新築工事 9_c0376508_09251413.jpg

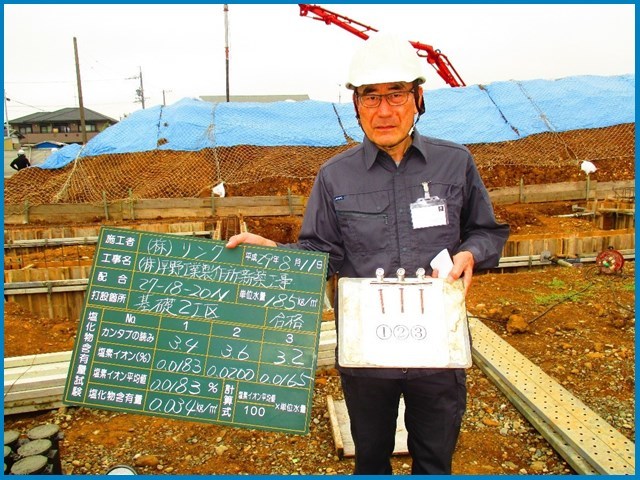

【2工区 塩化物含有量試験 結果】


株式会社平野工業製作所本社工場 新築工事 9_c0376508_13113456.jpg
【2工区 コンクリート打設】



by team_baku | 2017-08-11 14:55 | 工場 | Comments(0)

基礎・地中梁(1工区)コンクリート品質検査

 コンクリート打設前にスランプ試験、塩化物含有量試験を行いました。
同時に1週間及び4週間経過後のコンクリート圧縮強度試験のための伴試体を採取しました。
 なお、この時点での外気温は30℃で暑中コンクリートになるため、コンクリート設計基準強度21.0N/m㎡に6.0N/m㎡をプラス補正し、呼び強度27.0N/m㎡で打設します。


株式会社平野工業製作所本社工場 新築工事 8_c0376508_09222654.jpg
【1工区 スランプ試験 結果】


株式会社平野工業製作所本社工場 新築工事 8_c0376508_09223061.jpg

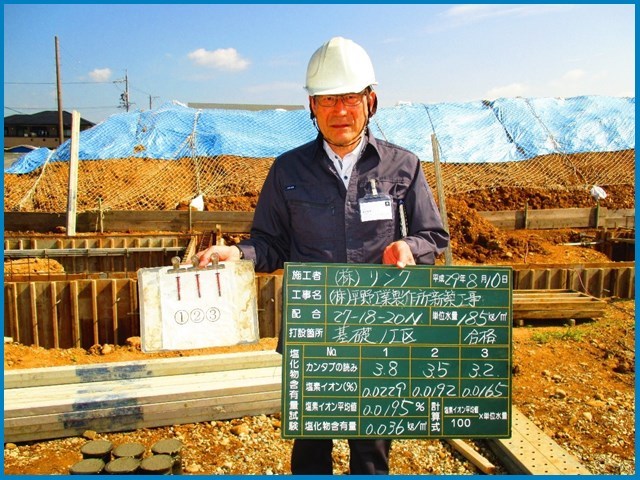

【1工区 塩化物含有量試験 結果】


株式会社平野工業製作所本社工場 新築工事 8_c0376508_13105472.jpg
【1工区 コンクリート打設】



by team_baku | 2017-08-10 15:49 | 工場 | Comments(0)

基礎・地中梁鉄筋(2工区)UT検査 配筋検査

 地中梁の径D19・D22の手金圧接部の外観検査、及び超音波探傷試験、Eベース柱脚金物、基礎・地中梁の配筋検査をしました。
 また、型枠施工箇所の鉄筋かぶり厚さの確認をしました。
2枚目の写真、ブルーシートが掛けられていますが、掘削土仮置き場の風雨による飛散及び流出防止用です。

株式会社平野工業製作所本社工場 新築工事 7_c0376508_10201007.jpg
【F,G通り地中梁配筋】


株式会社平野工業製作所本社工場 新築工事 7_c0376508_13482049.jpg

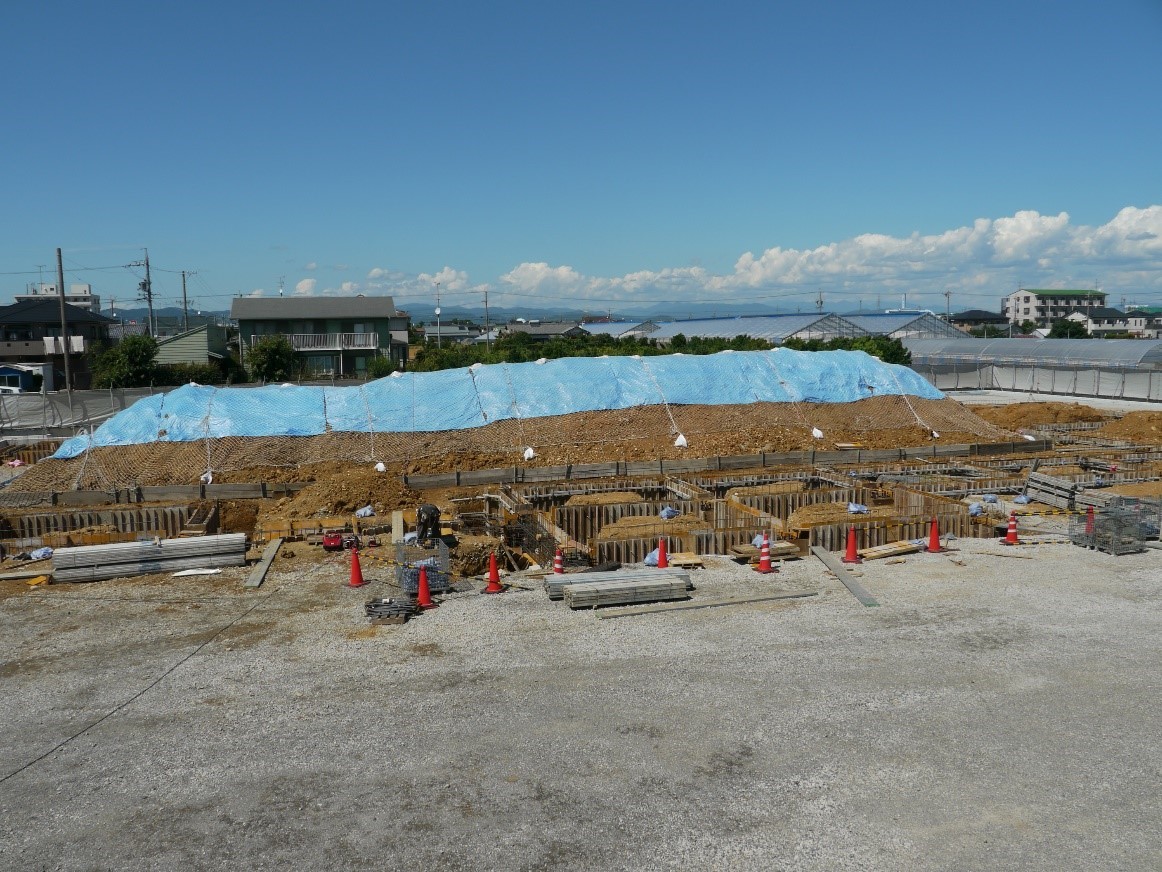

【B,C通り地中梁配筋】



by team_baku | 2017-08-04 17:46 | 工場 | Comments(0)

基礎・地中梁鉄筋(1工区)UT検査 配筋検査

 地中梁の径D19・D22の手金圧接部の外観検査、及び超音波探傷試験、Eベース柱脚金物、基礎・地中梁の配筋検査をしました。
 また、型枠施工箇所の鉄筋かぶり厚さの確認をしました。
なお1工区、2工区は基礎コンクリート打設の際、2日に分けて行うため、おおよそ建物の中央で分割した区画です。


株式会社平野工業製作所本社工場 新築工事 6_c0376508_09041068.jpg

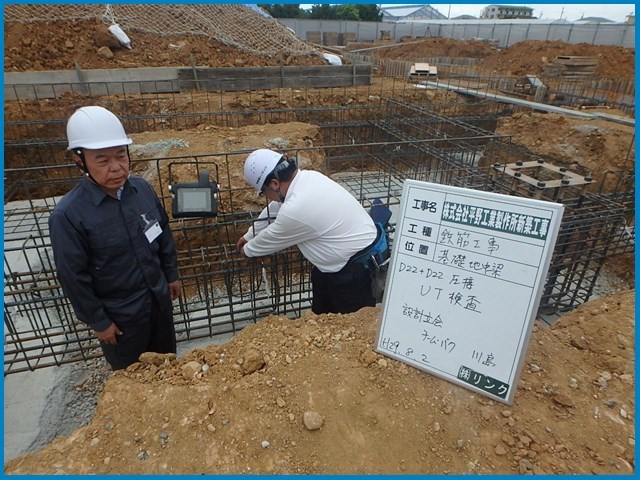

【圧接検査立会い】

株式会社平野工業製作所本社工場 新築工事 6_c0376508_09041507.jpg

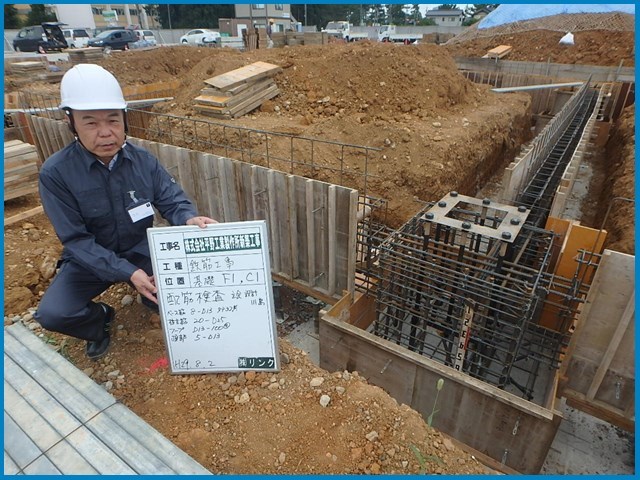

【基礎配筋検査】



by team_baku | 2017-08-02 17:40 | 工場 | Comments(0)
