大庇鉄骨取付

外壁工事との施工手順の関係で後付けにしていた工場や測定室入り口の、大庇鉄骨梁の取付けが完了しました。
内部は各室の軽量鉄骨壁下地材の工事が進行しています。

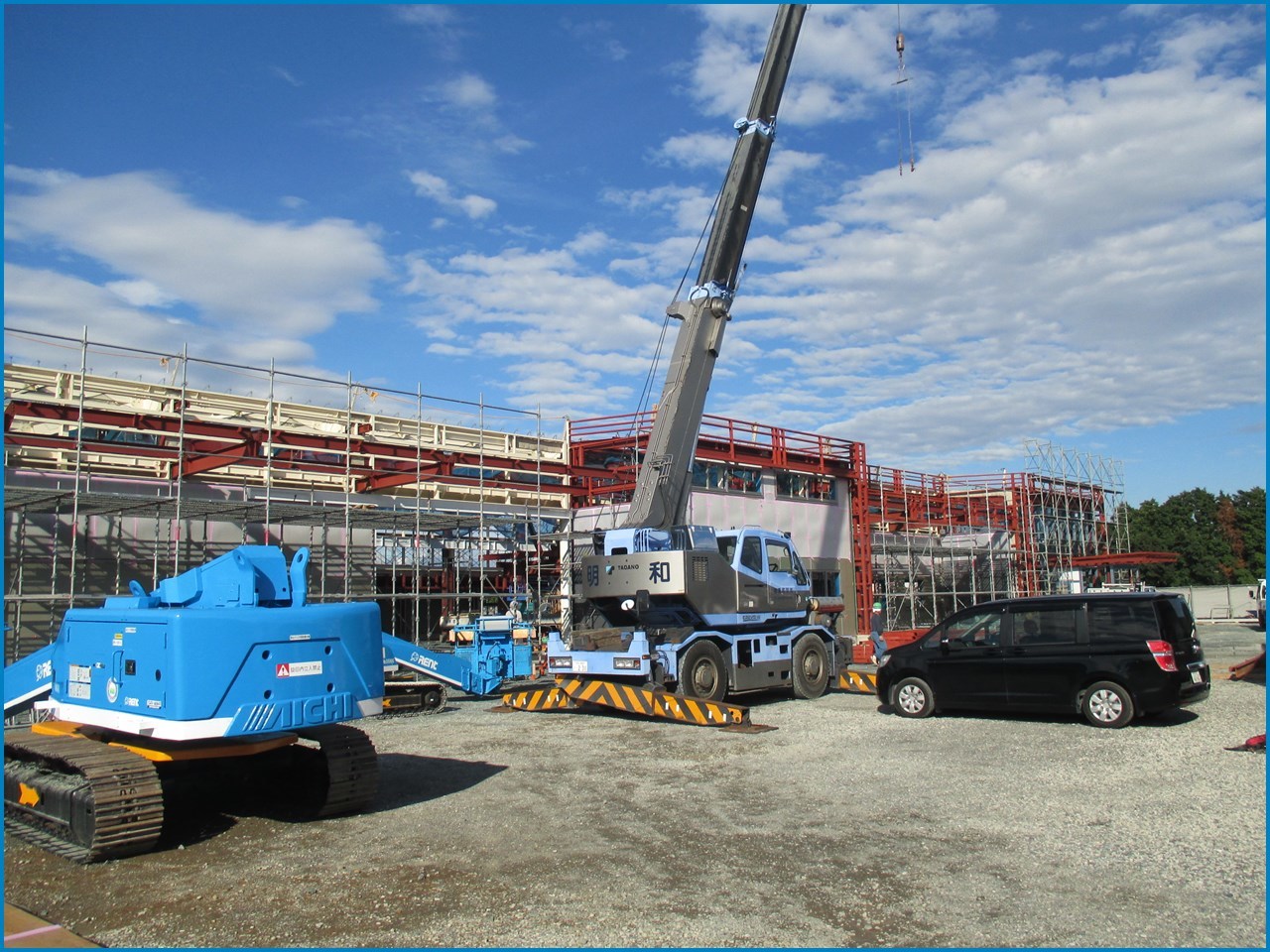

株式会社平野工業製作所本社工場 新築工事 28_c0376508_13273136.jpg
【工場入り口の大庇鉄骨梁】

株式会社平野工業製作所本社工場 新築工事 28_c0376508_13272663.jpg
【測定室入り口の大庇鉄骨梁】

株式会社平野工業製作所本社工場 新築工事 28_c0376508_13272163.jpg
【倉庫内部の鉄骨】


by team_baku | 2017-09-29 13:40 | 工場 | Comments(0)
外壁、カーテンウォ-ル取付

 外壁工事は順調に進行し、外壁耐火パネルは7割くらい取り付けられてきました。
また事務所ホール正面のカーテンウォ-ル アルミ枠が取付けられました。

 この枠内に嵌め込まれる熱線反射ガラスも、外壁材と共に外観の重要な要素になりますので、お施主さん、現場監督さんと近隣の病院や、現場監督さんが去年担当した工場の施工例を見学し、数種のサンプルガラスを照らし合わせ、反射色調及び可視光反射率を決定しました。
 見学した工場では責任者の方が事務所内まで案内してくださり、内部の建具、仕上げ材の色柄等の参考にもなりました。

内部の事務所工区では、事務室廻りの間仕切壁の軽量鉄骨壁下地材や、2階スラブ下の設備配管が進められています。

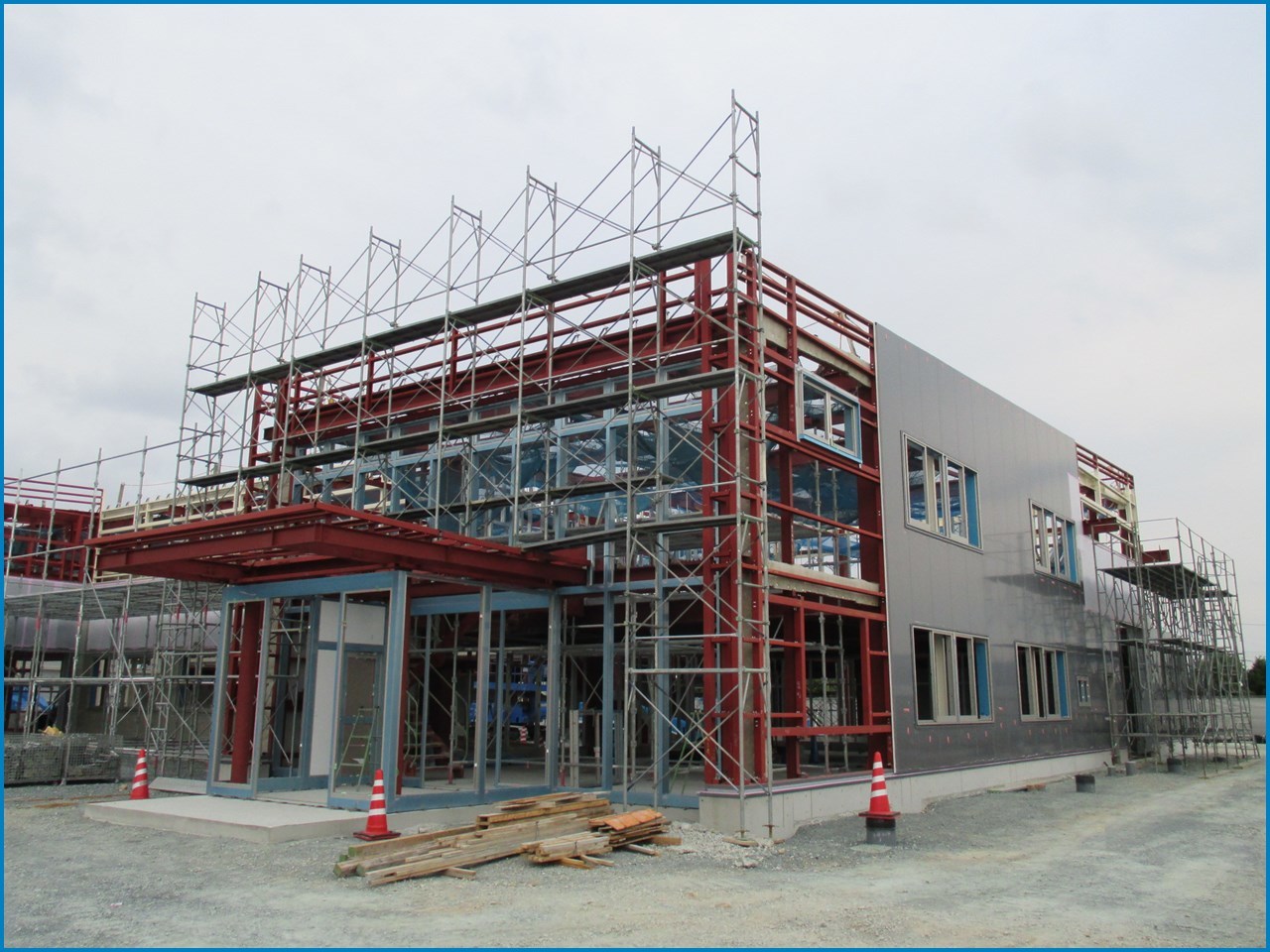

株式会社平野工業製作所本社工場 新築工事 27_c0376508_18074036.jpg
【カーテンウォール枠の取付】


株式会社平野工業製作所本社工場 新築工事 27_c0376508_18073472.jpg
【南面外壁及び大庇取付用の枠組み足場】


株式会社平野工業製作所本社工場 新築工事 27_c0376508_18074739.jpg
【北東面の外壁】


株式会社平野工業製作所本社工場 新築工事 27_c0376508_18075253.jpg
【事務所内の間仕切壁下地及び2階スラブ下の設備配管】


by team_baku | 2017-09-27 18:26 | 工場 | Comments(0)
外壁耐火パネル工事

 正面及び側面外壁のガルバリウム鋼板 耐火サンドイッチパネルの取付けが進んでいます。
大型パネルなのでクレーン車で吊り込み、高所作業車のゴンドラに乗った作業員が、パネル嵌合部を固定する手順で取り付けられていきます。

 外観はこのパネルのグレー系とメタリックベージュ系の2色と、庇幕板ガルバリウム鋼板のダークブルーで色彩構成されることになります。
 なお、パネル表面は、防汚機能付き遮熱性フッ素樹脂塗料がコーティングされ、耐久性の高いものとなっています。

 また、下屋部分の外壁の押出中空成形セメント板、屋根のガルバリウム鋼板 折版の取付けが完了し、事務所部分の土間コンクリートも打ち上がりました。

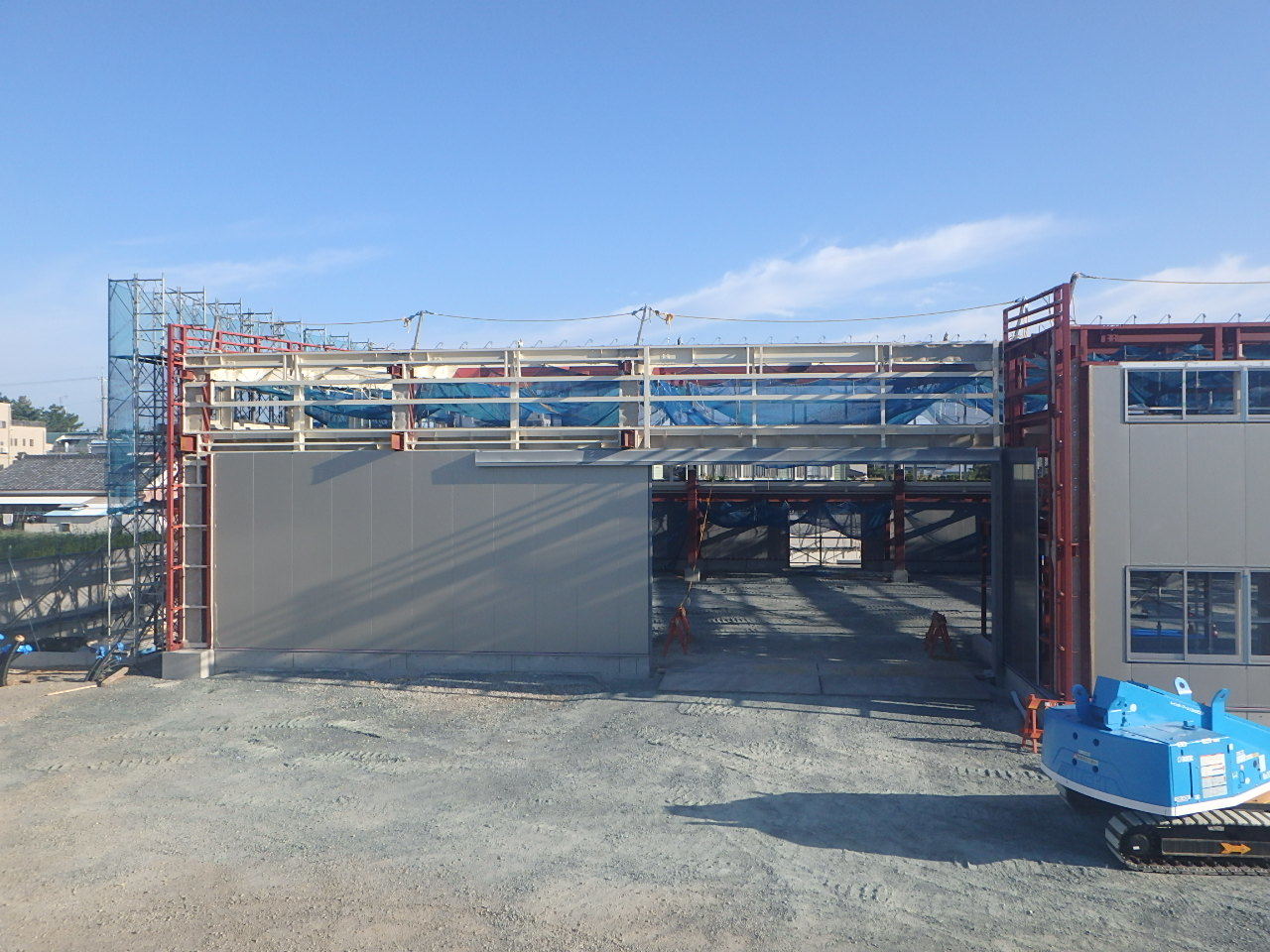

株式会社平野工業製作所本社工場 新築工事 26_c0376508_09305108.jpg
【工場南面の外壁】


株式会社平野工業製作所本社工場 新築工事 26_c0376508_09304595.jpg
【工場事務所南面の外壁】


株式会社平野工業製作所本社工場 新築工事 26_c0376508_16522158.jpg
【北面下屋の外壁・屋根】


株式会社平野工業製作所本社工場 新築工事 26_c0376508_16523732.jpg
【事務所の土間コンクリート】



by team_baku | 2017-09-23 04:33 | 工場 | Comments(0)
外観パース修正

計画時のパースから一部外装材の色が変更になり、それに合わせ外観パースの色を一部修正しましたので掲載させていただきます。屋根には全面ソーラーパネルが取付けられます。

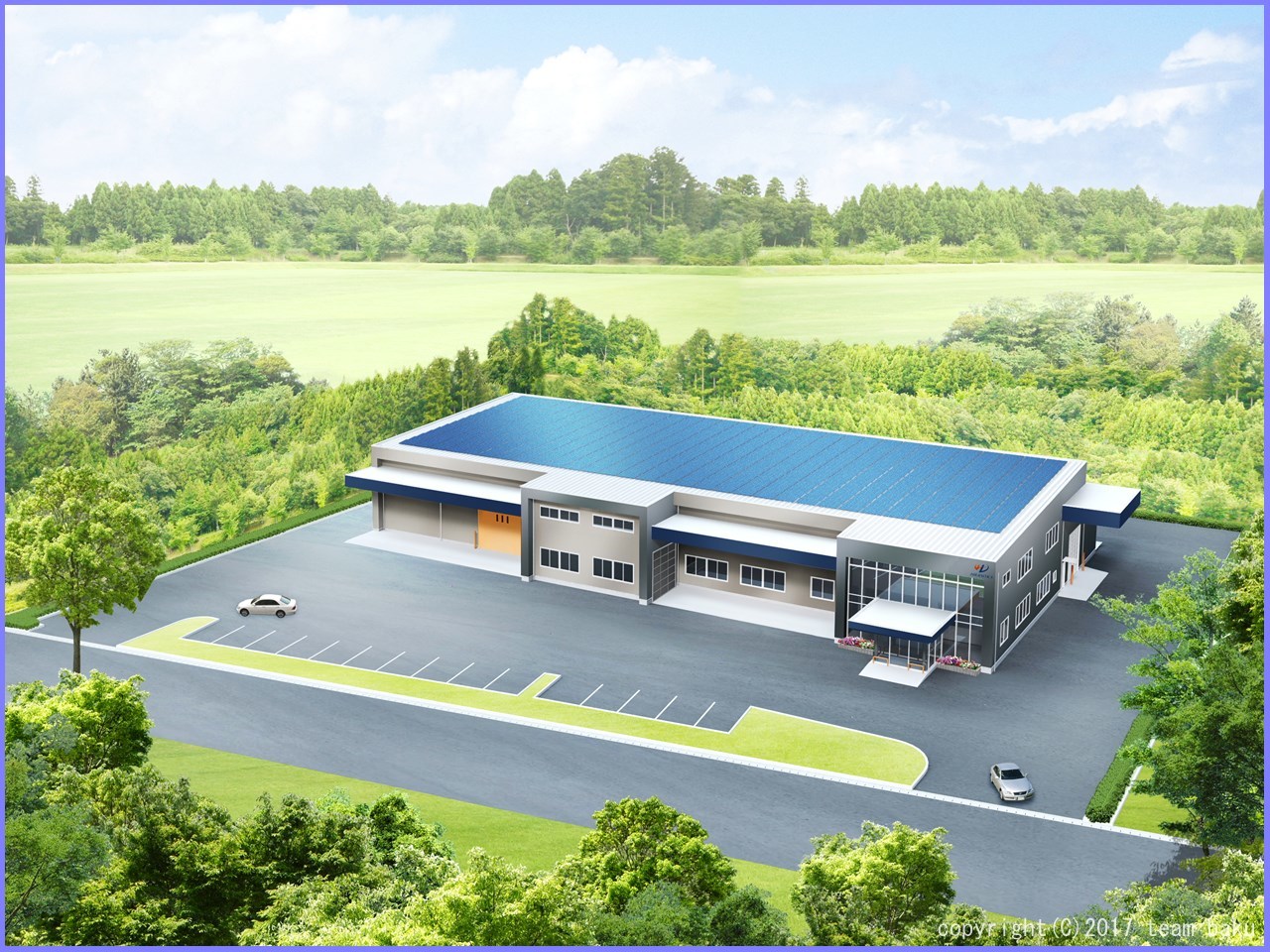

株式会社平野工業製作所本社工場 新築工事 25_c0376508_10023199.jpg
【鳥瞰パース最終修正版】



by team_baku | 2017-09-22 14:39 | 工場 | Comments(0)
外壁及び耐火被覆工事

 東面、北面の鉄骨柱及び梁外面の耐火被覆材の巻き付けを確認しました。
これは外壁材の裏面になりますので、外壁張りの前に巻き付けます。残りの内面は外壁張り後、ロックウール吹付けによる耐火被覆をします。
 また、北面下屋部分の外壁、押出中空成形セメント板の取り付けが始まりました。

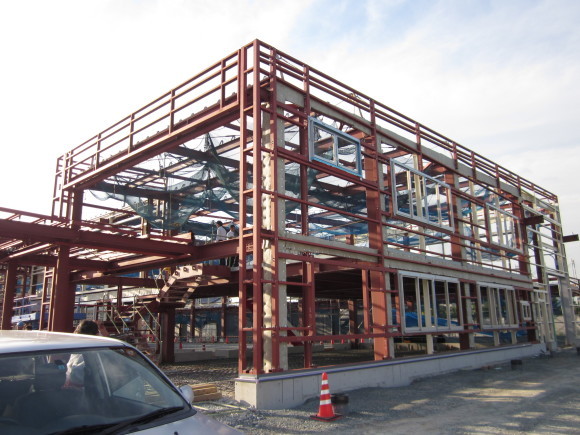

株式会社平野工業製作所本社工場 新築工事 24_c0376508_09151788.jpg
【東面の柱、梁の耐火被覆】


株式会社平野工業製作所本社工場 新築工事 24_c0376508_09153606.jpg
【北面下屋の外壁】


by team_baku | 2017-09-20 09:53 | 工場 | Comments(0)
上棟式

 本日は台風一過のさわやかな秋晴れのもと、御施主、社員代表、御来賓、施工会社の皆様が参列され、五社神社の神職様に依り、上棟式が執り行われました。
 引き続き、餅まきが行われ、多くの近隣の皆さんに集まっていただき盛大な催しとなりました。


株式会社平野工業製作所本社工場 新築工事 23_c0376508_08561545.jpg

株式会社平野工業製作所本社工場 新築工事 23_c0376508_08561929.jpg

株式会社平野工業製作所本社工場 新築工事 23_c0376508_08561109.jpg

株式会社平野工業製作所本社工場 新築工事 23_c0376508_08562390.jpg



by team_baku | 2017-09-19 23:50 | 工場 | Comments(0)
鉄骨耐火被覆(先行箇所)

 来週からの外壁工事を前に、外壁の裏になり、後施工ができない箇所の柱・梁に巻かれた耐火被覆材の確認しました。この耐火被覆材は鉄骨柱、梁に巻き付けるのでマキベエと言う可愛い商品名でもあります。

 また、工場工区の布基礎及び外巾木コンクリートは完了し、土台水切やアルミサッシ、大型引戸用吊りレール等の先行部材の取付けも、段取りよく進んでいました。

株式会社平野工業製作所本社工場 新築工事 22_c0376508_17233808.jpg
【大梁背面の耐火被覆】


株式会社平野工業製作所本社工場 新築工事 22_c0376508_17233006.jpg
【柱背面の耐火被覆】


株式会社平野工業製作所本社工場 新築工事 22_c0376508_17242383.jpg

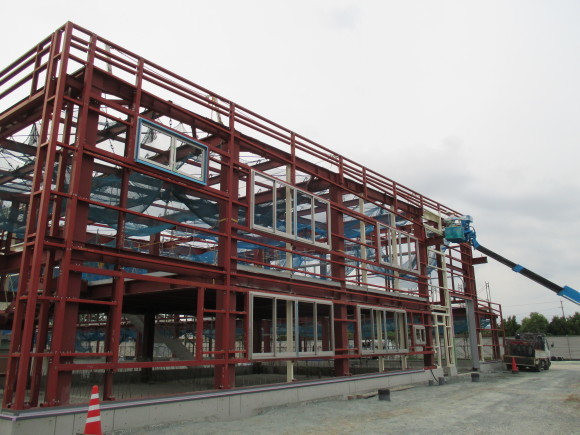

【土台水切、アルミサッシ取付】


株式会社平野工業製作所本社工場 新築工事 22_c0376508_17245815.jpg

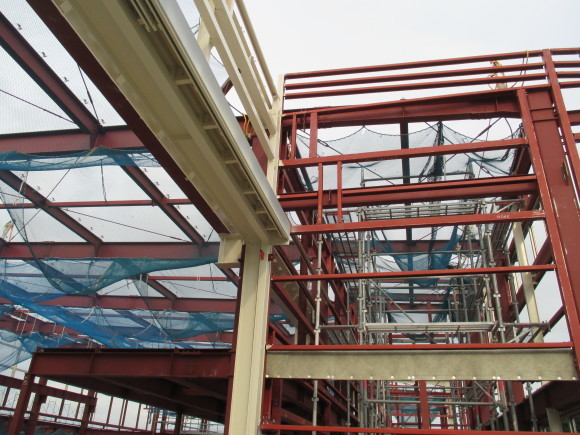

【大型引戸用吊りレール取付】




by team_baku | 2017-09-15 21:15 | 工場 | Comments(0)
鉄骨工事完了

 鉄骨工事はほぼ完了し、先行する耐火区間壁の納まり上、後工事になる工場搬入口の大庇の鉄骨を残すのみとなりました。
今週から梁・胴縁・間柱の塗装が始まりました。

 事務所工区では布基礎及び外巾木コンクリート、事務所2階床のデッキコンクリートが打ち上がりました。
また、土間下や建物外周の給排水衛生設備埋設配管、電気設備埋設配管も並行して進められています。

 なお、この建物の外壁は、幅900㎜長さ4500~8000㎜厚さ50㎜の一枚もの鋼板製耐火サンドイッチパネルを縦張りで取り付けるため、吊り込む際、パネルの障害になったり、パネルに傷が付かないよう、外部枠組本足場の組み立ては外壁パネル取付後としており、塗装等の事前作業は高所作業車による施工となっています。

株式会社平野工業製作所本社工場 新築工事 21_c0376508_17371687.jpg
【事務所 南東面】


株式会社平野工業製作所本社工場 新築工事 21_c0376508_17364329.jpg

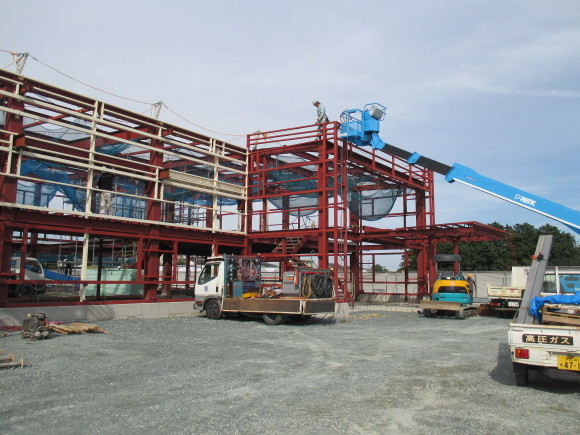

【事務所 南西面】


株式会社平野工業製作所本社工場 新築工事 21_c0376508_17363218.jpg

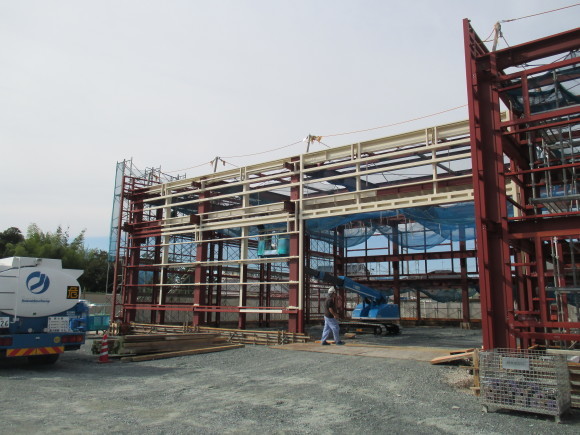

【工場 南面】

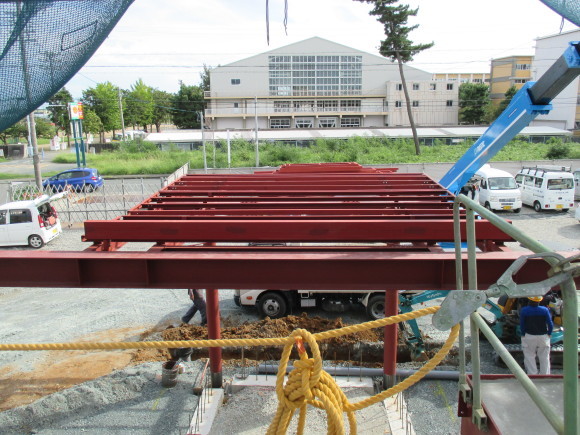

株式会社平野工業製作所本社工場 新築工事 21_c0376508_17365532.jpg
【事務所2階よりホール吹抜 視界の先は浜松工高体育館】


株式会社平野工業製作所本社工場 新築工事 21_c0376508_17373118.jpg
【設備埋設配管の確認】


株式会社平野工業製作所本社工場 新築工事 21_c0376508_17373978.jpg

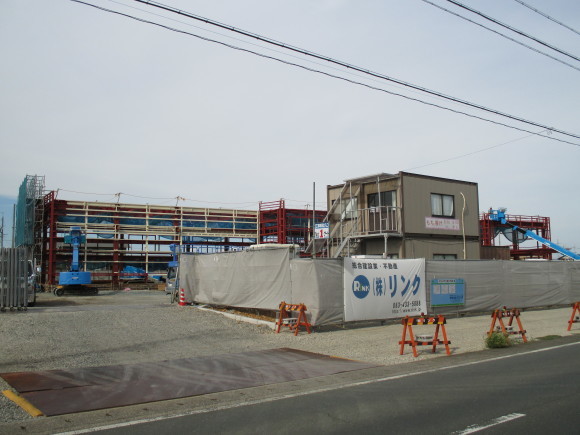

【前面道路より】


by team_baku | 2017-09-13 18:28 | 工場 | Comments(0)
コンクリート強度試験(基礎2工区)

生コンクリート製造会社試験場にて、基礎2工区コンクリートの4週強度試験の立会いをしてきました。
設計基準強度21.0N/m㎡以上の圧縮強度平均33.6N/m㎡を確認しました。

株式会社平野工業製作所本社工場 新築工事 20_c0376508_17245474.jpg
株式会社平野工業製作所本社工場 新築工事 20_c0376508_17250198.jpg



by team_baku | 2017-09-08 17:35 | 工場 | Comments(0)
コンクリート強度試験(基礎1工区)

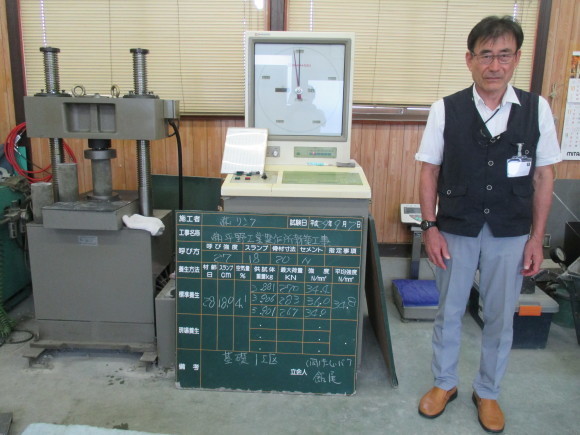

生コンクリート製造会社試験場にて、基礎1工区コンクリートの4週強度試験の立会いをしてきました。
設計基準強度21.0N/m㎡以上の圧縮強度平均34.8N/m㎡を確認しました。

株式会社平野工業製作所本社工場 新築工事 19_c0376508_17243882.jpg
株式会社平野工業製作所本社工場 新築工事 19_c0376508_17244716.jpg

by team_baku | 2017-09-07 17:31 | 工場 | Comments(0)
