月見の里学遊館

 今回、久野城址保存会40周年記念講演があり、久しぶりに訪れた袋井市の月見の里学遊館。
この「月見の里」の命名の由来は、この地区が古くは「月見里」と呼ばれていたからとのこと。ただ当時の読みはと言えば「やまなし」だったそうで、たしかにこの学遊館周辺は田園が広がり平坦な土地、山がないから月見には最高な場所であったろうと思われます。
 ちなみに現在では「山梨」と表記されています。

 そしてこの施設の設計者は長谷川逸子氏。
2001年に開館し17年経過、設計にあたって地元市民と何度もワークショップを開き、市民主体の文化施設を強く意識したことが生かされ、この日も幼児教室から児童のもの造り教室、市民サロンや図書室には中高生・成人がは集い、今回の久野城址記念講演のあったうさぎホール(348人収容)は中高齢者で賑わっており、公共施設は使われてこそ生きるという証のような建築物でした。

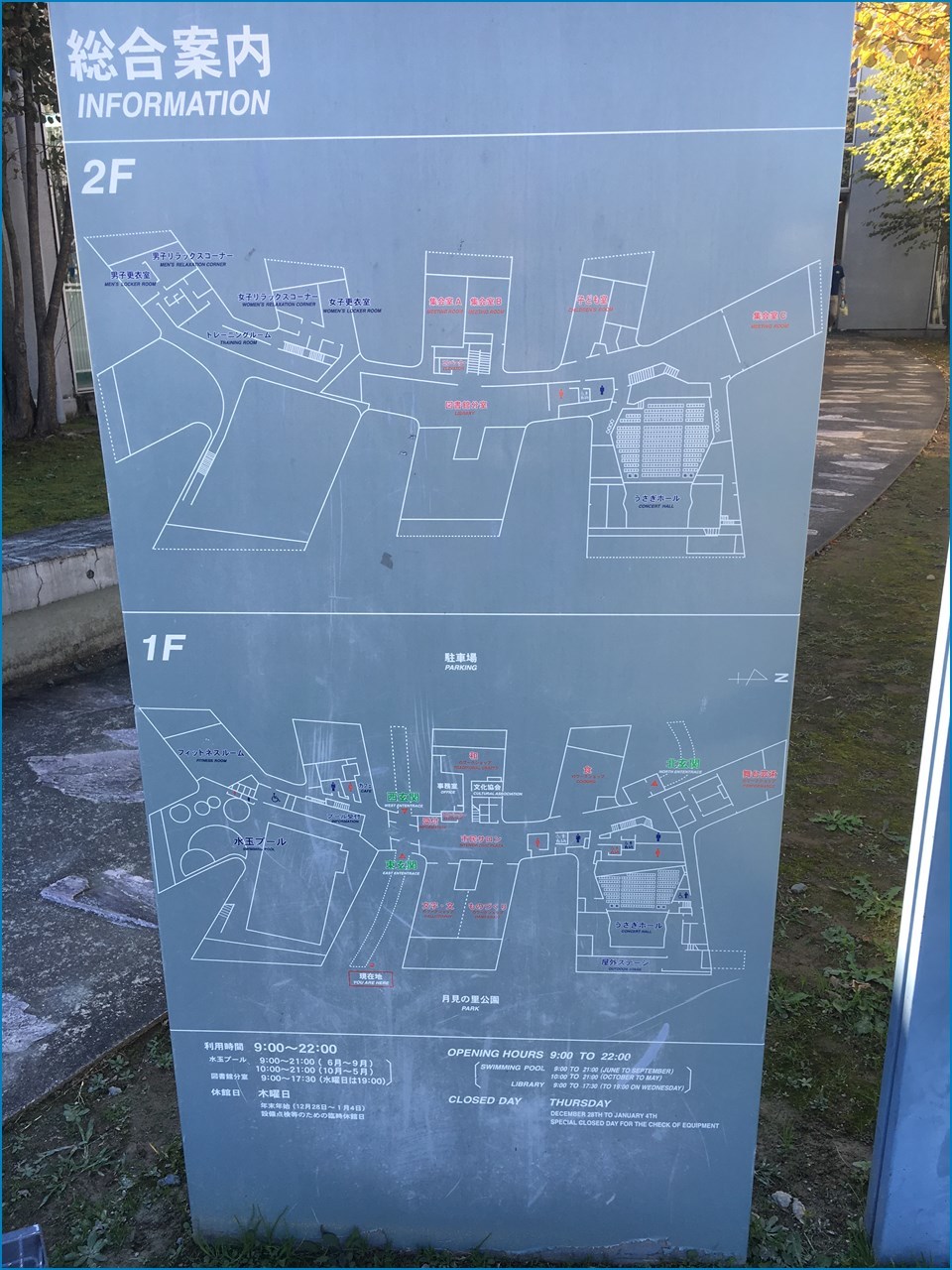

【館内案内板】


【南棟 フィットネスルーム 水玉プール 前面は広大な芝生広場】


【中央棟 市民サロン 北棟 うさぎホール】


【西側 集会室 ワークショップ】

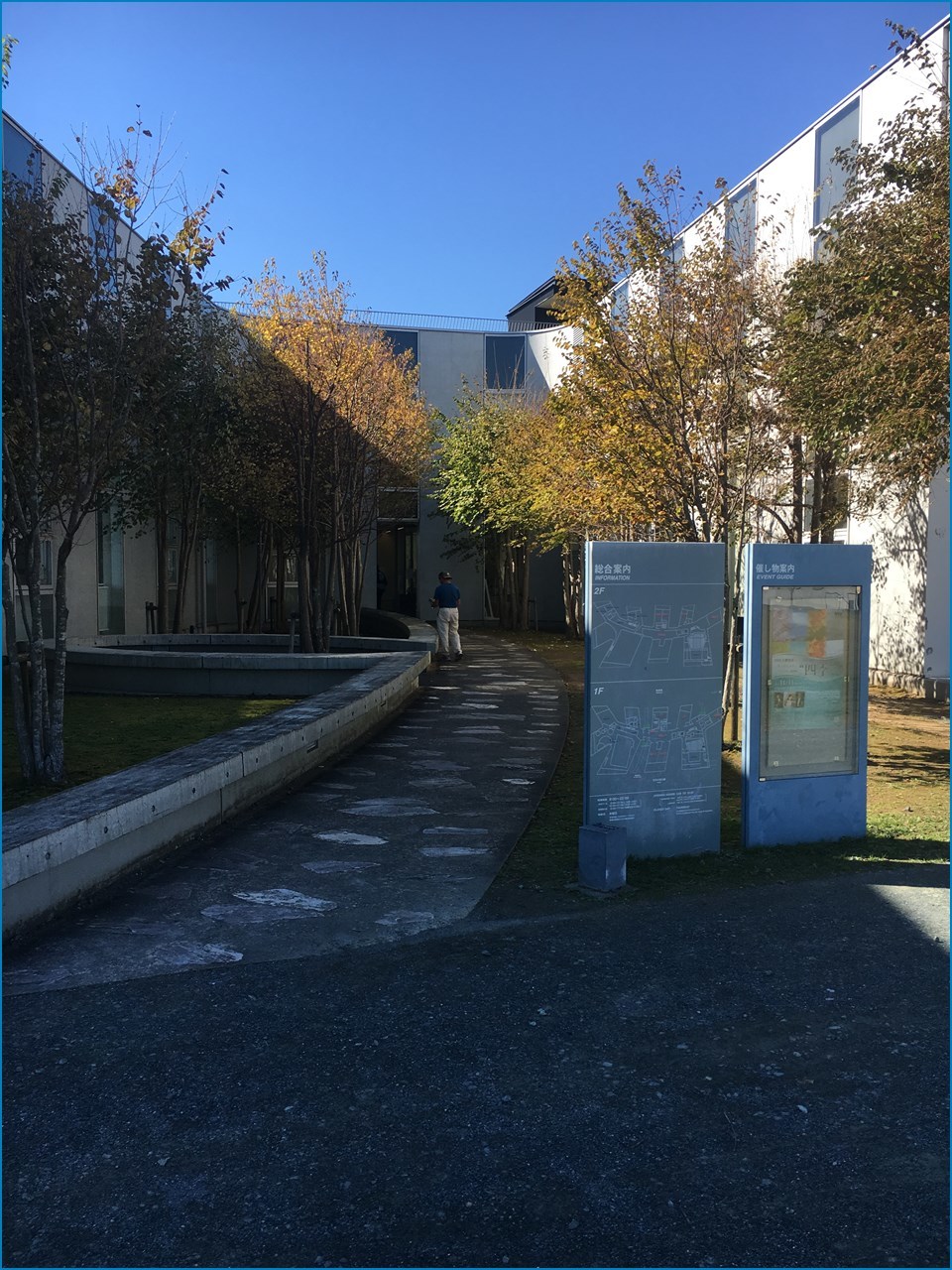

【こじんまりとしたアプローチ 正面入り口】

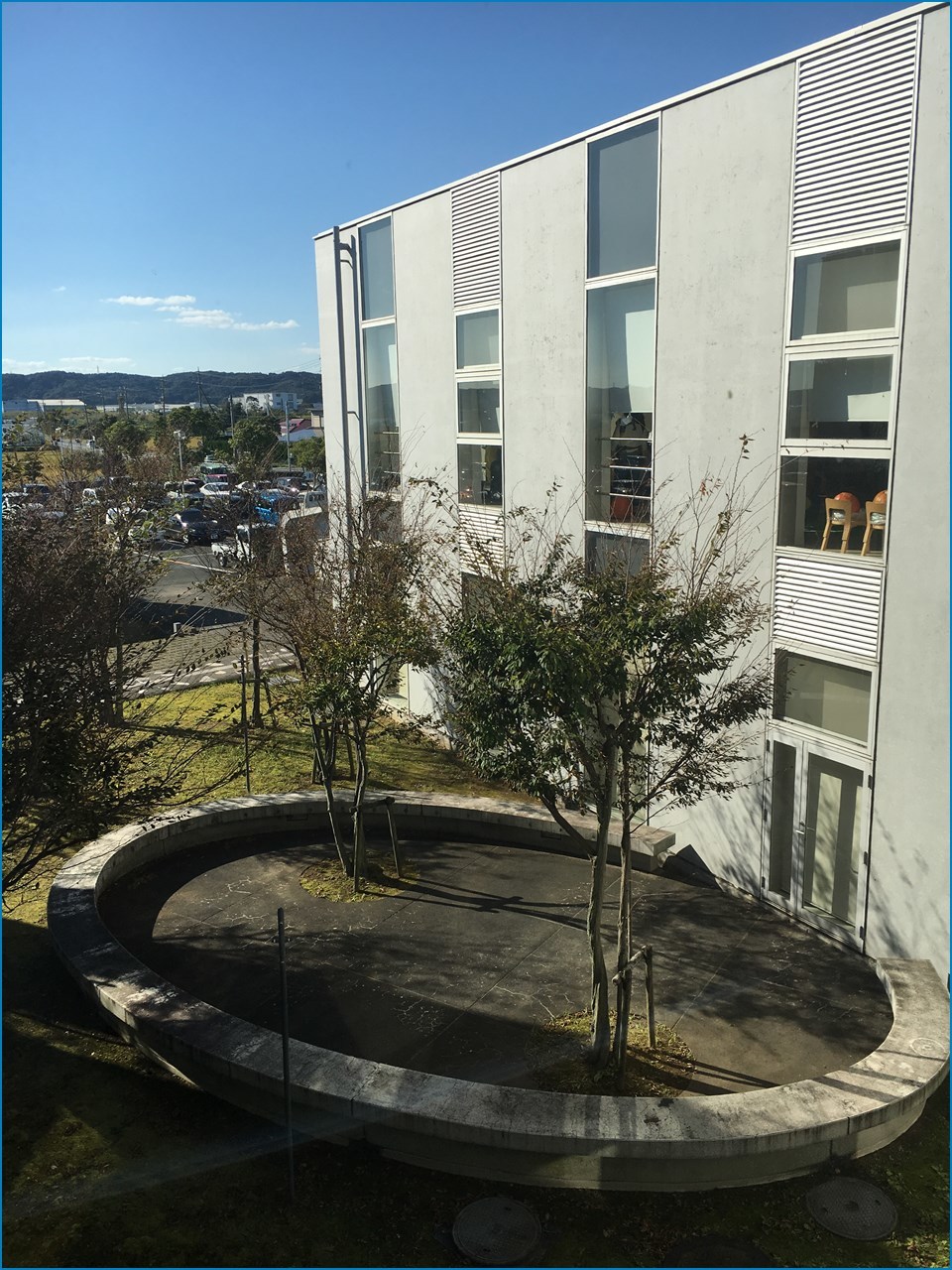

【中庭 楕円形ベンチ 各棟側面は縦スリットを意識した開口部】



【内部階段 パンチングメタル手摺】



by team_baku | 2018-10-29 04:10 | 建築見学 | Comments(0)
浜名湖花博2004

前日に引き続きデータ整理の一環で、2004年に開催された国際園芸博覧会・浜名湖花博の国際庭園展示館新築工事のプレゼン資料等、リストアップしましたので、実施設計に至るまでの過程と、その後の完成写真を比較出来るよう掲載させていただきます。

【浜名湖花博 国際庭園の展示館の原案パースから実施設計図作成・現場監理】
プレゼン資料 / 完成写真2_c0376508_09481631.jpg
【イギリス庭園 庭園設計家ロビン・ウイリアム氏 原案パース】


プレゼン資料 / 完成写真2_c0376508_09482161.jpg

【イギリス庭園 原案平面図】


プレゼン資料 / 完成写真2_c0376508_09204540.jpg

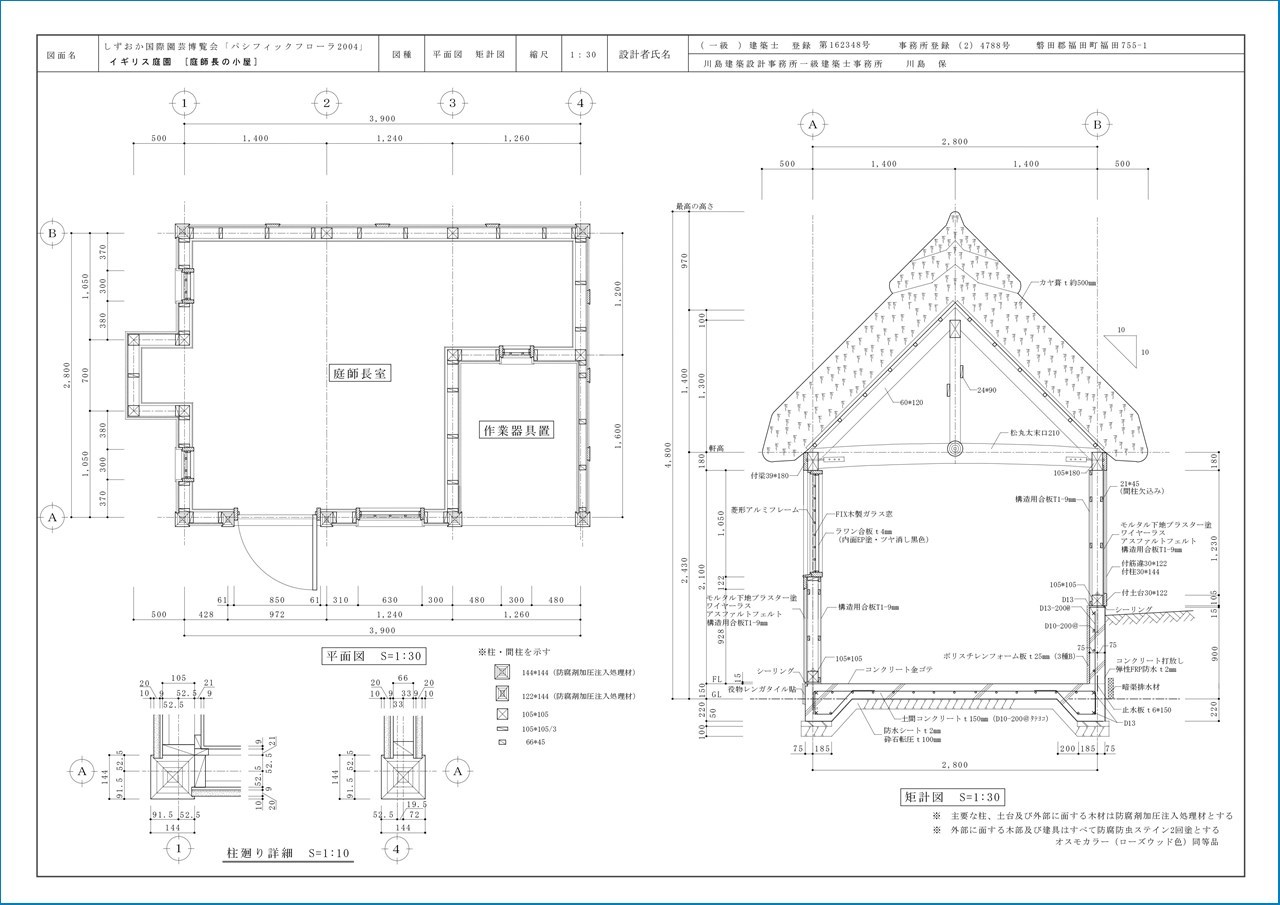

【イギリス庭園・庭師長の家設計図の一部】
 コッツウォルズ地方の茅葺屋根がモチーフ


プレゼン資料 / 完成写真2_c0376508_10143692.jpg

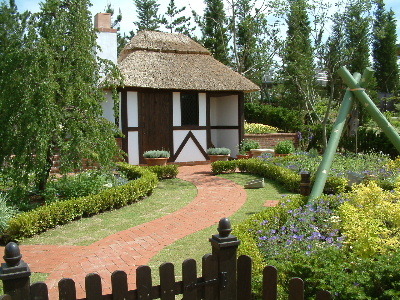

【イギリス庭園完成写真】


プレゼン資料 / 完成写真2_c0376508_08555329.jpg

【オランダ庭園・展示館スタディー模型】

プレゼン資料 / 完成写真2_c0376508_09524765.jpg

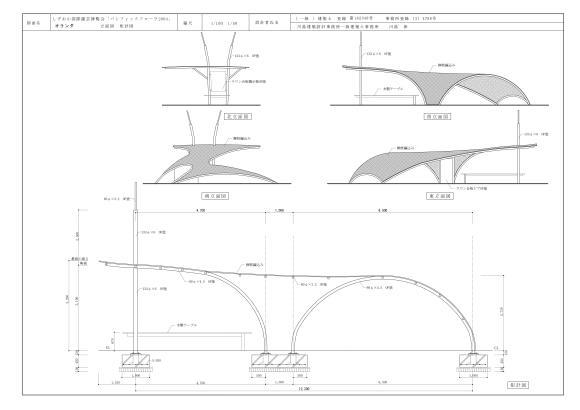

【オランダ庭園・展示館設計図の一部】


プレゼン資料 / 完成写真2_c0376508_08555655.jpg
【オーストラリア庭園 パース】


プレゼン資料 / 完成写真2_c0376508_08555991.jpg

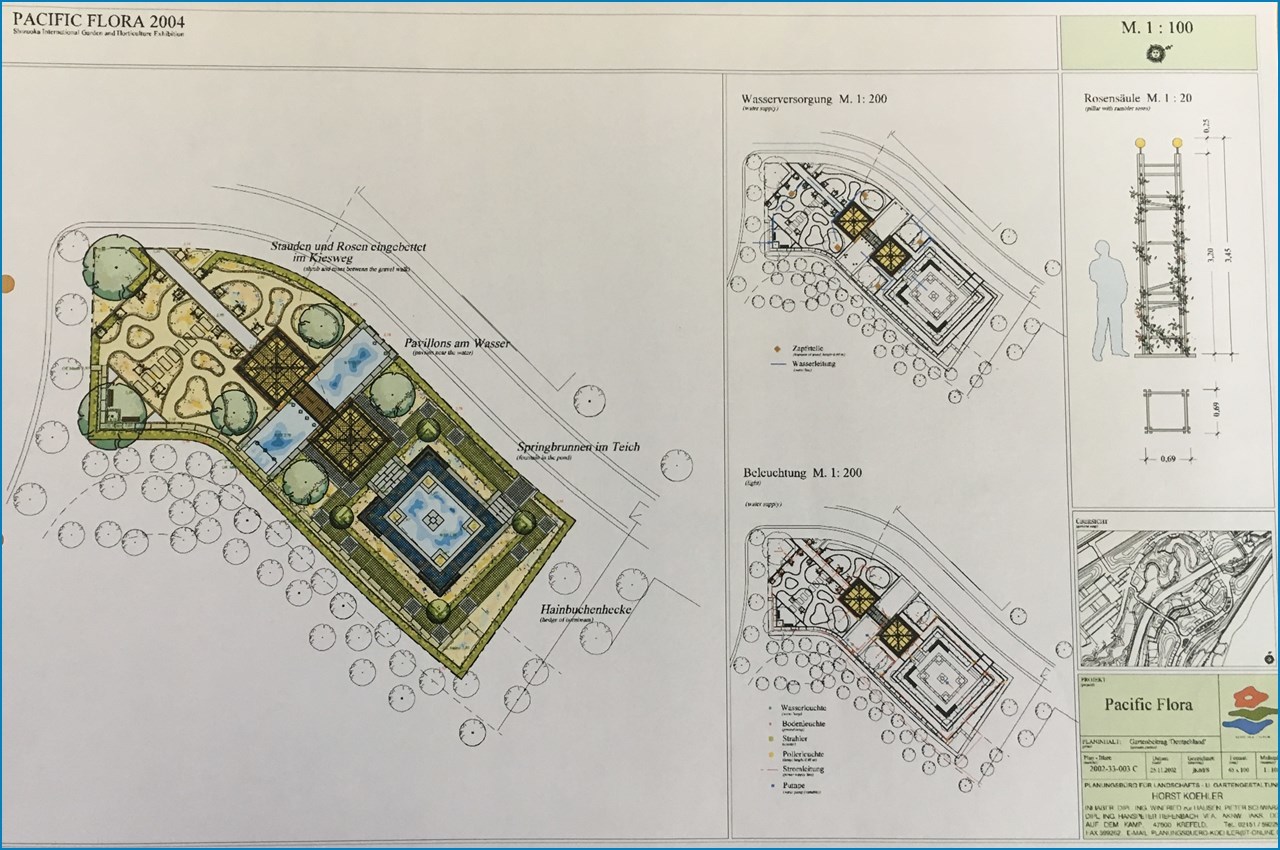

【インド庭園 平面図】


プレゼン資料 / 完成写真2_c0376508_09525956.jpg

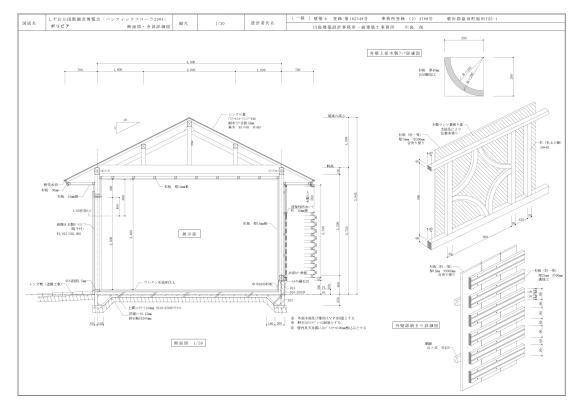

【ボリビア庭園・展示館設計図の一部】


プレゼン資料 / 完成写真2_c0376508_10143916.jpg

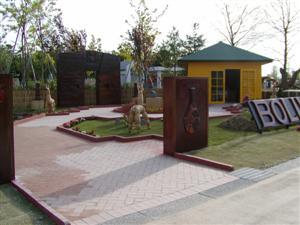

【ボリビア庭園完成写真】

by team_baku | 2018-10-19 19:52 | 公共公益施設 | Comments(0)
T邸新築工事

 このところ仕事の合間を見て、ホームページのリニューアルに向け過去worksを整理データ化しています。
その中で敷地が広く、外構・植栽計画にも注力したT邸新築工事のプレゼン資料等、リストアップしましたので、実施設計に至るまでの過程と、その後の完成写真を比較出来るよう掲載させていただきます。


【T邸新築工事 プレゼンパースから完成写真】

プレゼン資料 / 完成写真1_c0376508_02521532.jpg
【A案・外観パース南西面】
 車寄せを兼ねた玄関屋根 2階南と中央にベランダ。



プレゼン資料 / 完成写真1_c0376508_14482097.jpg

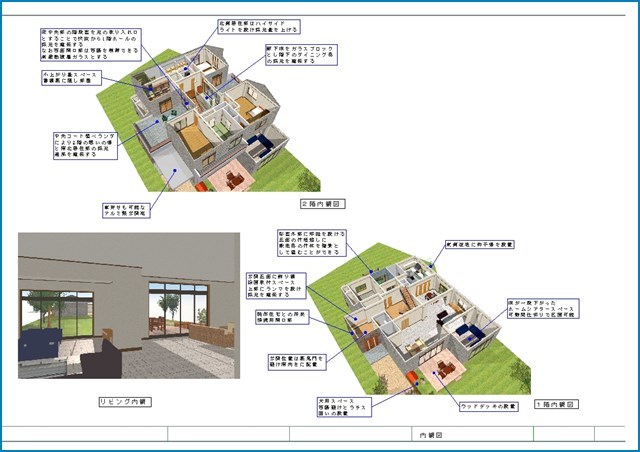

【A案・内観パース】

25帖の居間と繋がる屋外テラス。


プレゼン資料 / 完成写真1_c0376508_02520938.jpg
【A案・外観パース南東面】

トップライトの付いた大屋根が掛かる2階東ベランダは寝室や浴室と繋がる憩いの場。


プレゼン資料 / 完成写真1_c0376508_14481667.jpg
【B案・内観パース】

和室と吹抜けのある居間。


プレゼン資料 / 完成写真1_c0376508_08474565.jpg

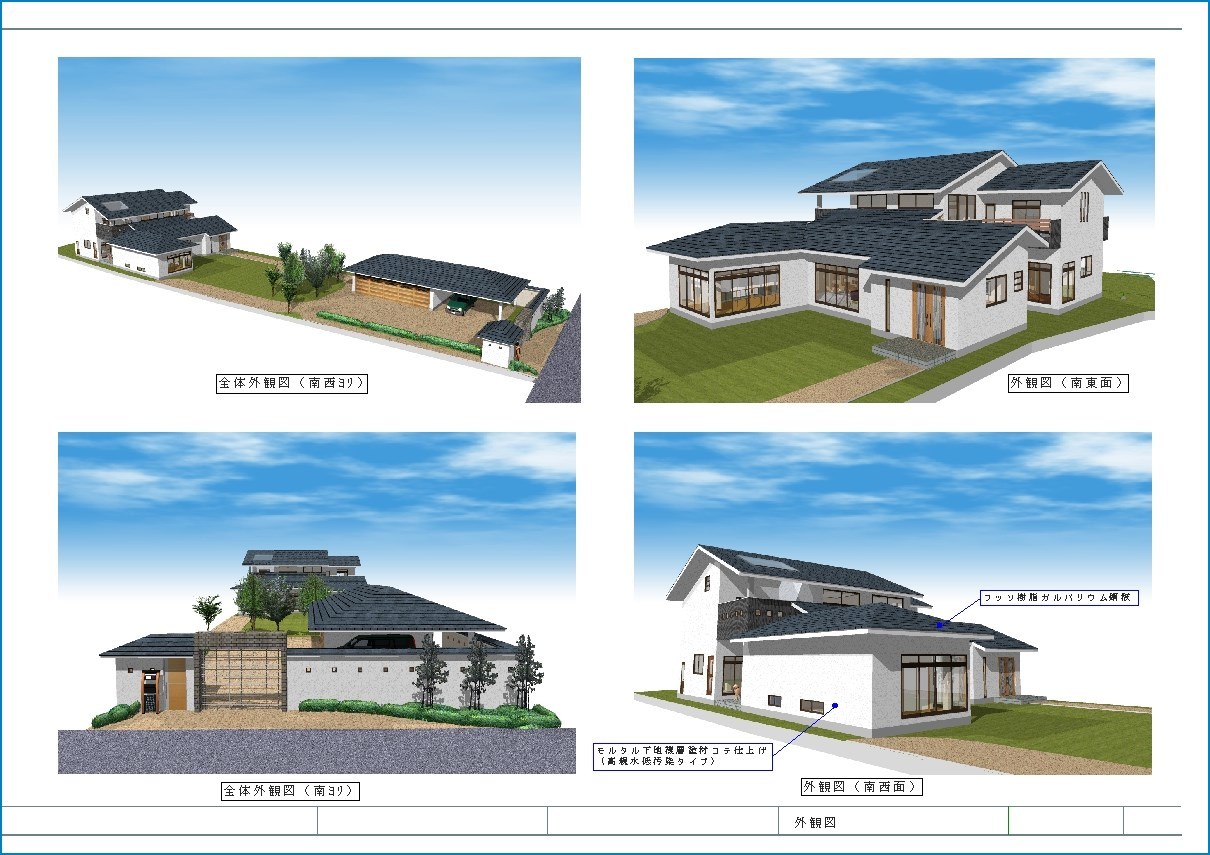

【B案・外観パース】

和室が加わり和風の外観も検討。


プレゼン資料 / 完成写真1_c0376508_09210771.jpg

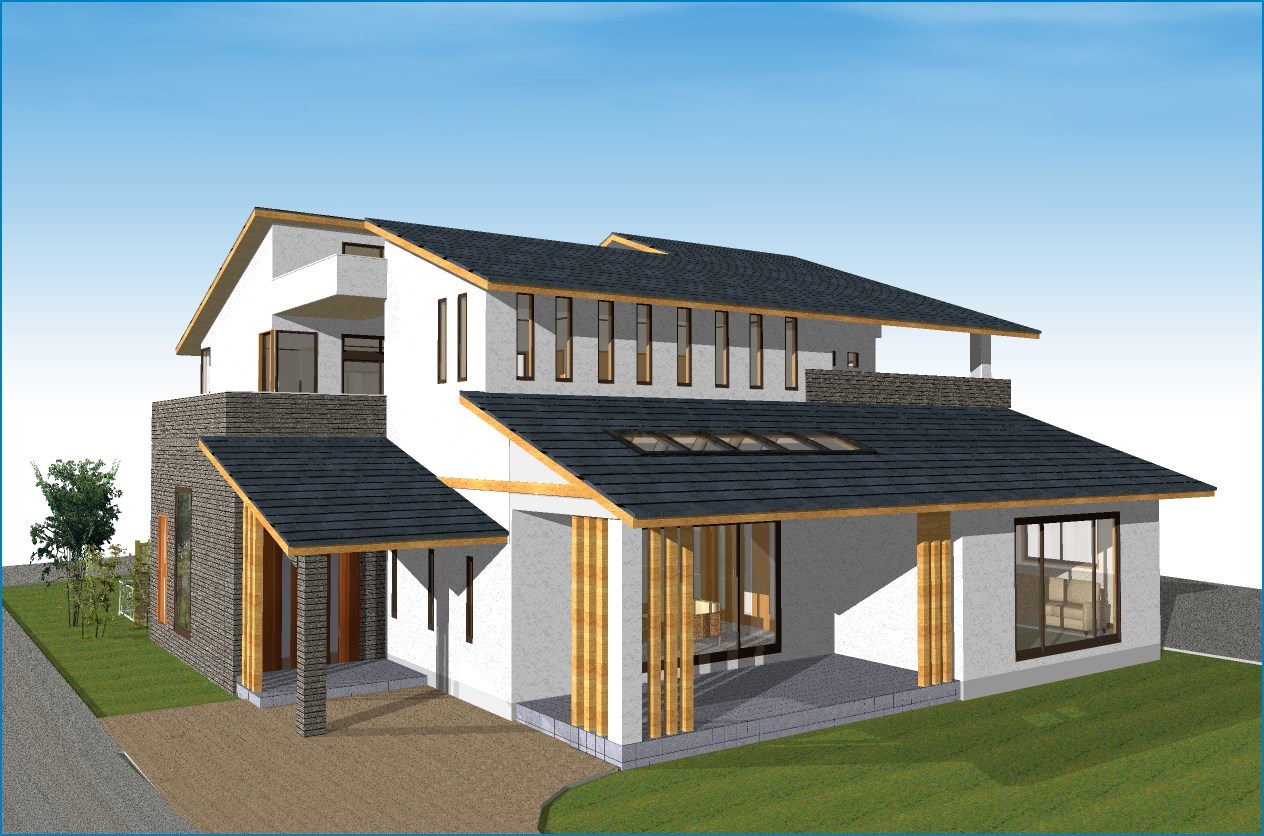

【決定案・外観パース】
 桧材の列柱により木質感を加え、テラスの奥行を演出する。


プレゼン資料 / 完成写真1_c0376508_16280835.jpg

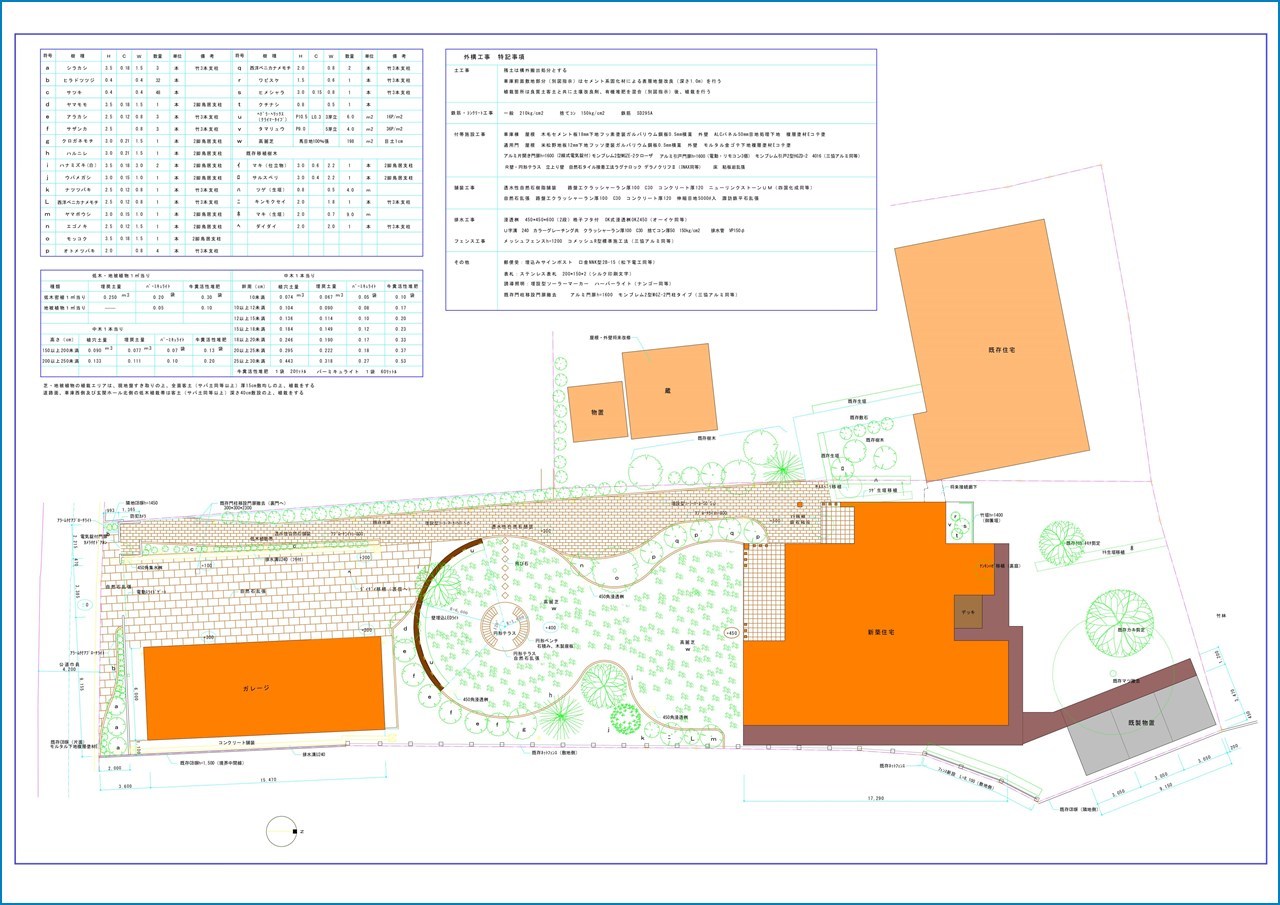

【外構・植栽計画図】
 既存樹木を生かす庭や植栽配置に心掛ける。



プレゼン資料 / 完成写真1_c0376508_09181697.jpg

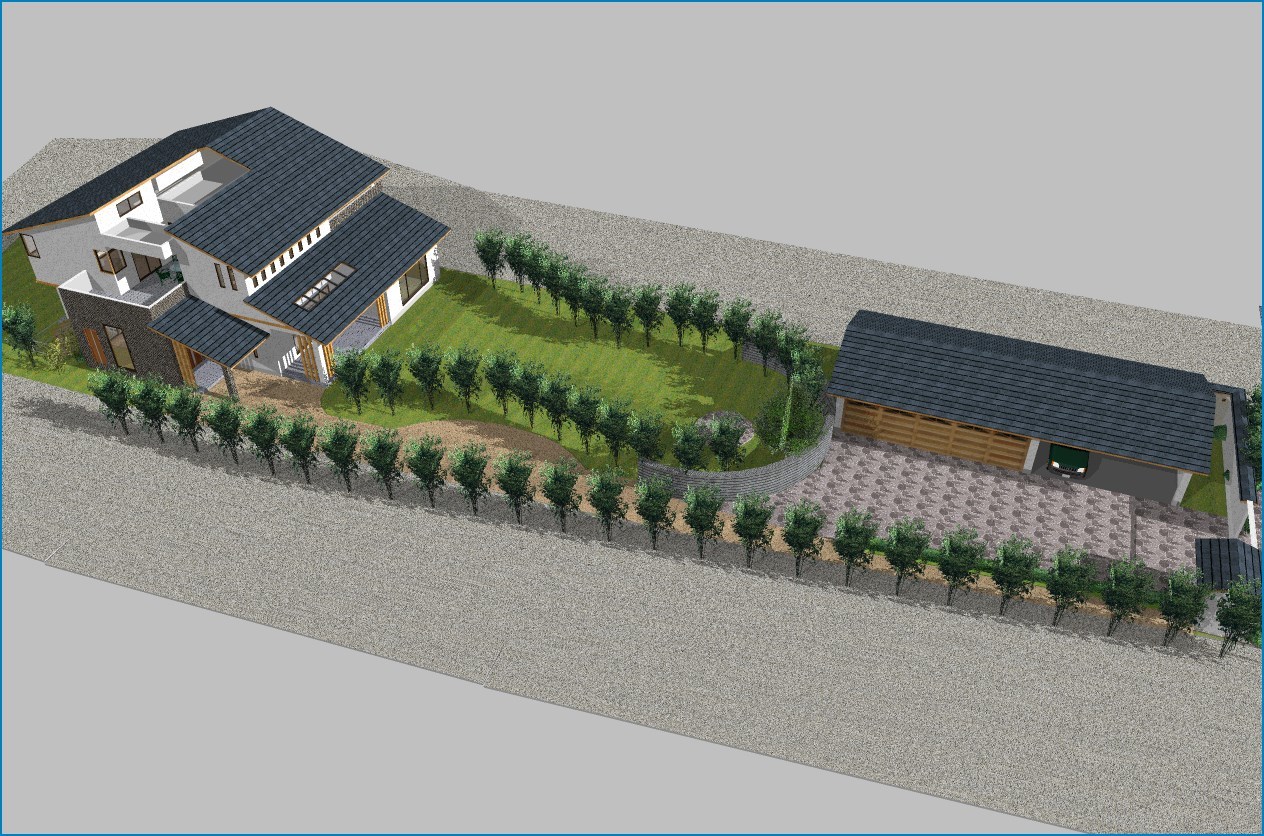

【決定案・敷地全体の鳥瞰パース】


プレゼン資料 / 完成写真1_c0376508_09211179.jpg
【決定案・アプローチパース】


プレゼン資料 / 完成写真1_c0376508_03320140.jpg

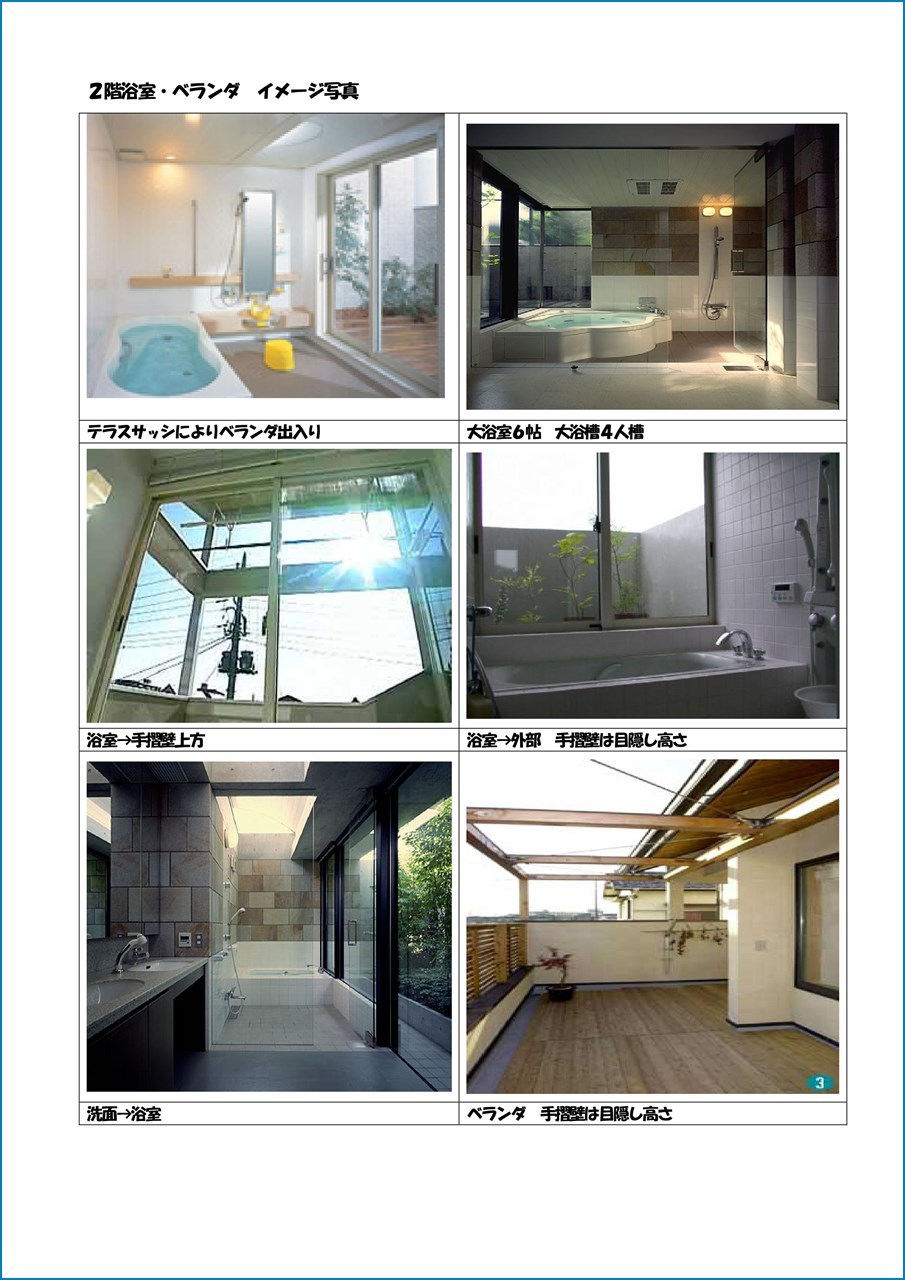

【浴室のイメージを説明する画像リスト】


プレゼン資料 / 完成写真1_c0376508_16251936.jpg

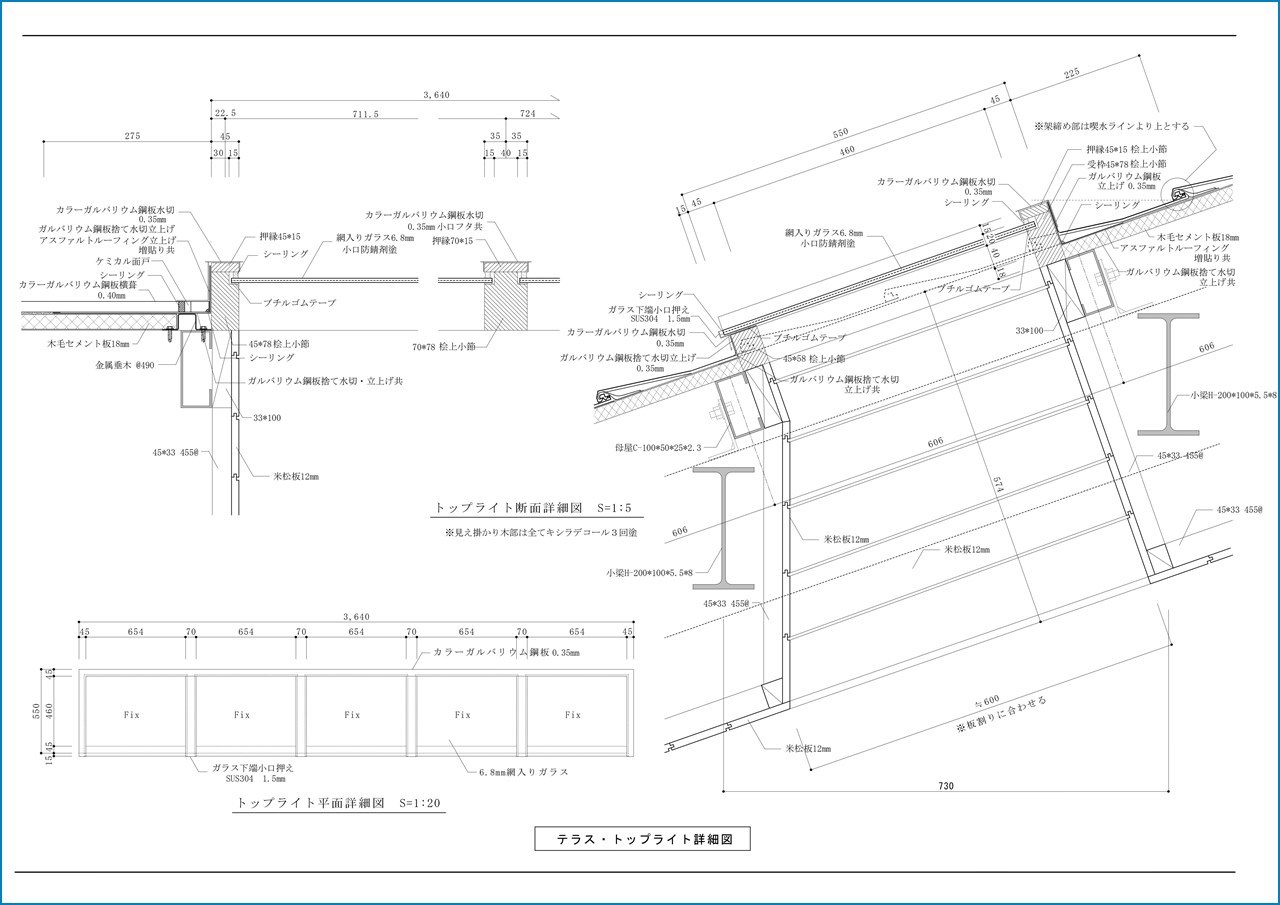

【トップライト断面詳細図】
 屋根側の立上がりを可能な限り低くするディテールを追究。


プレゼン資料 / 完成写真1_c0376508_16160632.jpg

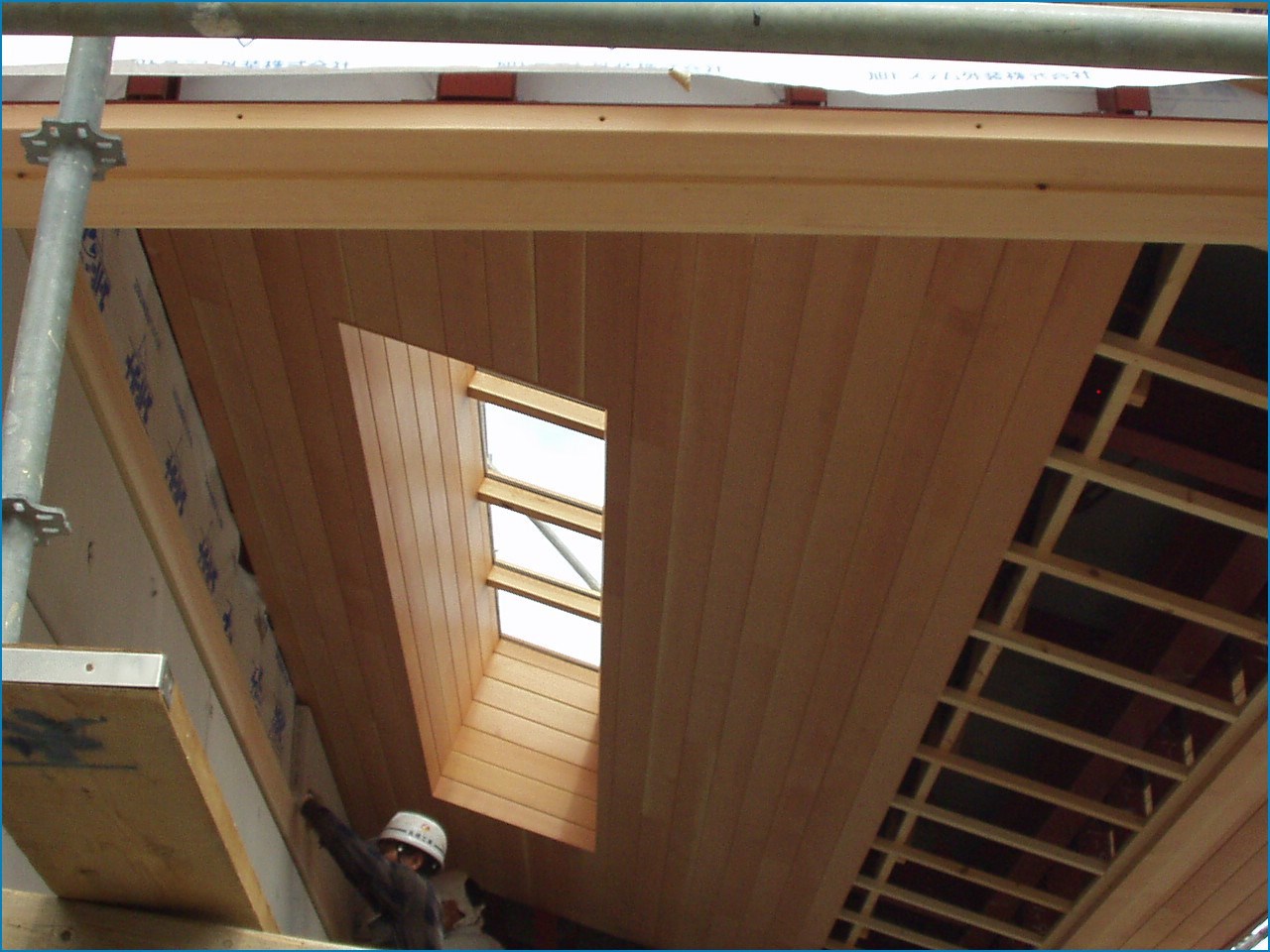

【トップライト及び軒天井 施工中】


プレゼン資料 / 完成写真1_c0376508_18051893.jpg
【外観完成】
 屋根はフッ素樹脂塗装ガルバリウム鋼板横葺き 外壁は軽量気泡コンクリートパネル下地磁器質タイル張及びジョリパット金ゴテ塗 外部木材は全て桧 AAC加圧注入処理のうえキシラデコール塗 大型開口部はアルミサッシ及び電動ブラインド内蔵シャッター。


プレゼン資料 / 完成写真1_c0376508_08341289.jpg

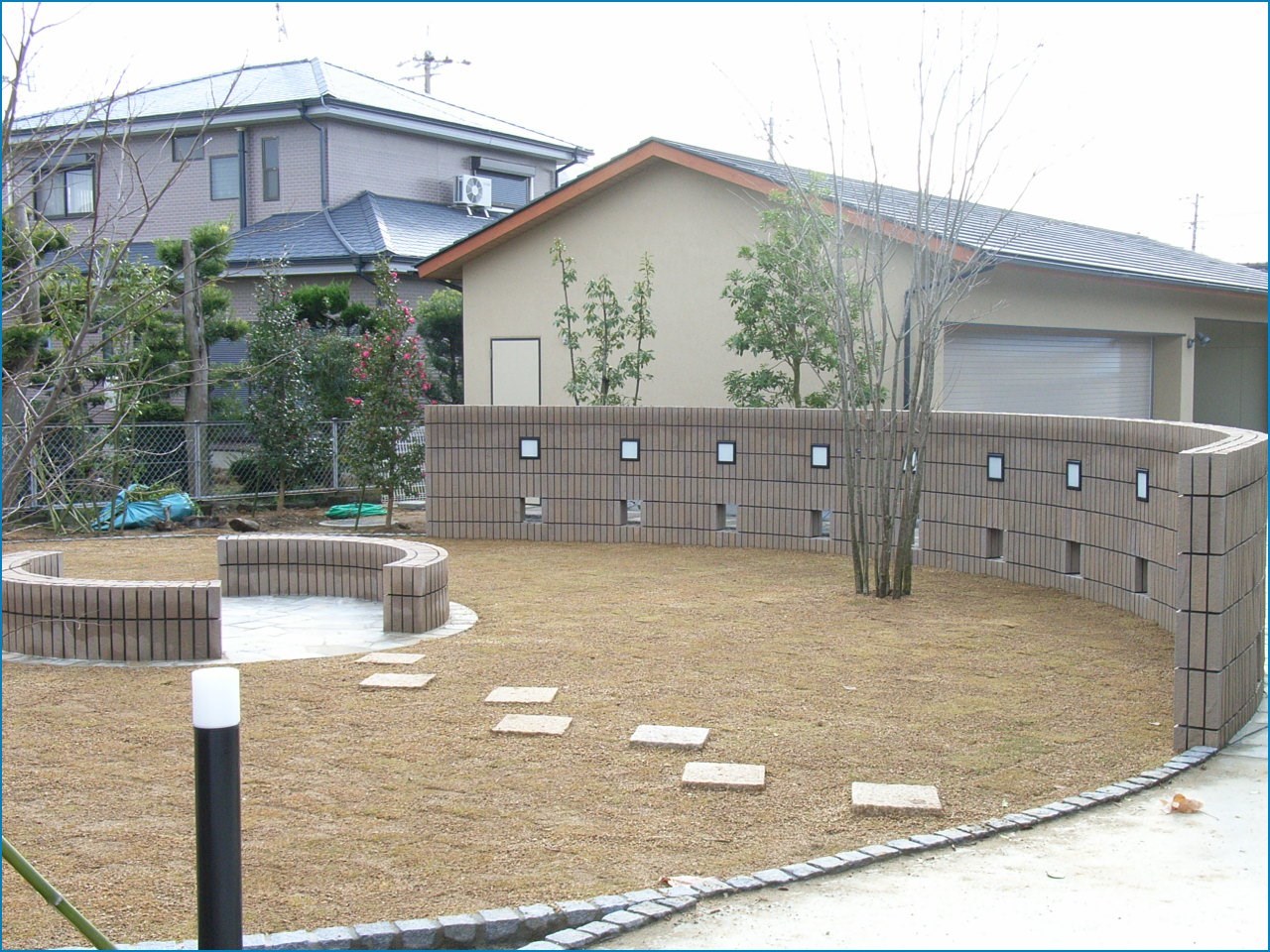

【前庭 円形テラス】

円形壁 炻器質タイル張 照明組込み  奥はガレージ(6台駐車)。


プレゼン資料 / 完成写真1_c0376508_08322594.jpg
【車庫前スペース】

地盤は砂層のため建築物下同様 液状化防止対策地盤改良後 コンクリート下地鉄平石乱張。


プレゼン資料 / 完成写真1_c0376508_08323030.jpg

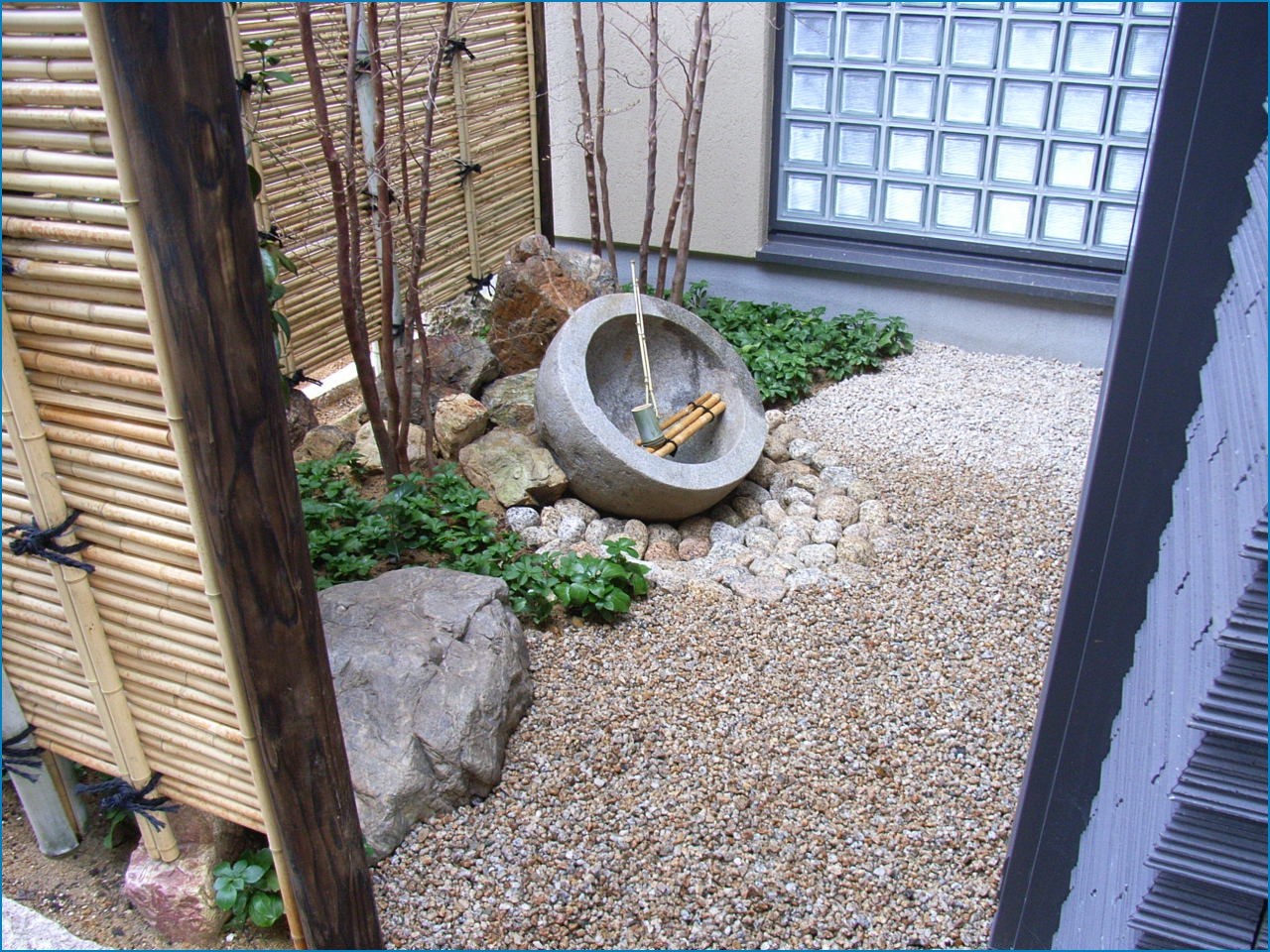

【坪庭】
 旧納屋にあった石臼を利用した水鉢。



プレゼン資料 / 完成写真1_c0376508_18052280.jpg

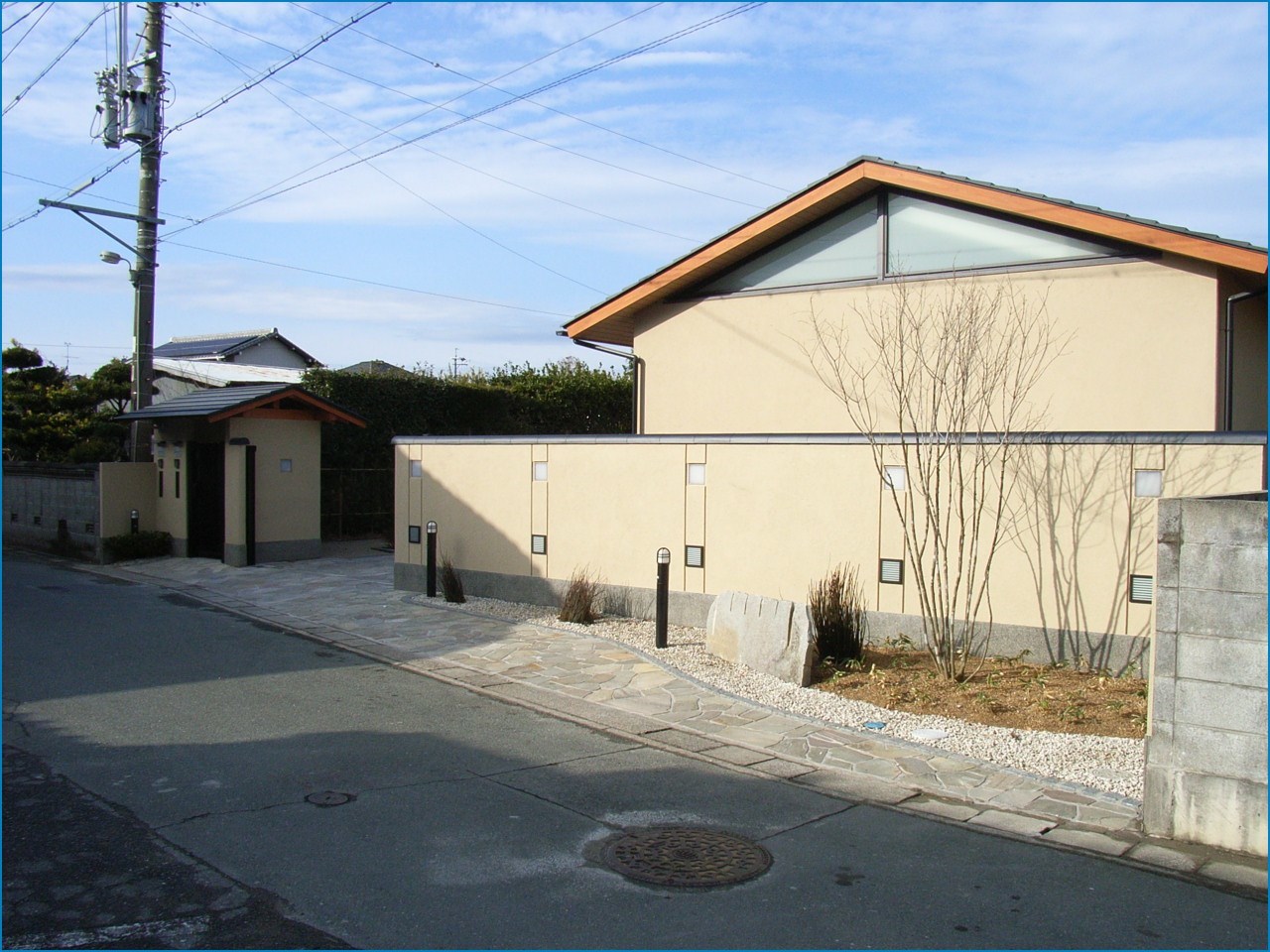

【アプローチ】
 前面道路が狭くセットバックした門塀 植栽 奥は通用口 入り口は電動スライド門扉 妻面はガレージ。


プレゼン資料 / 完成写真1_c0376508_18051504.jpg

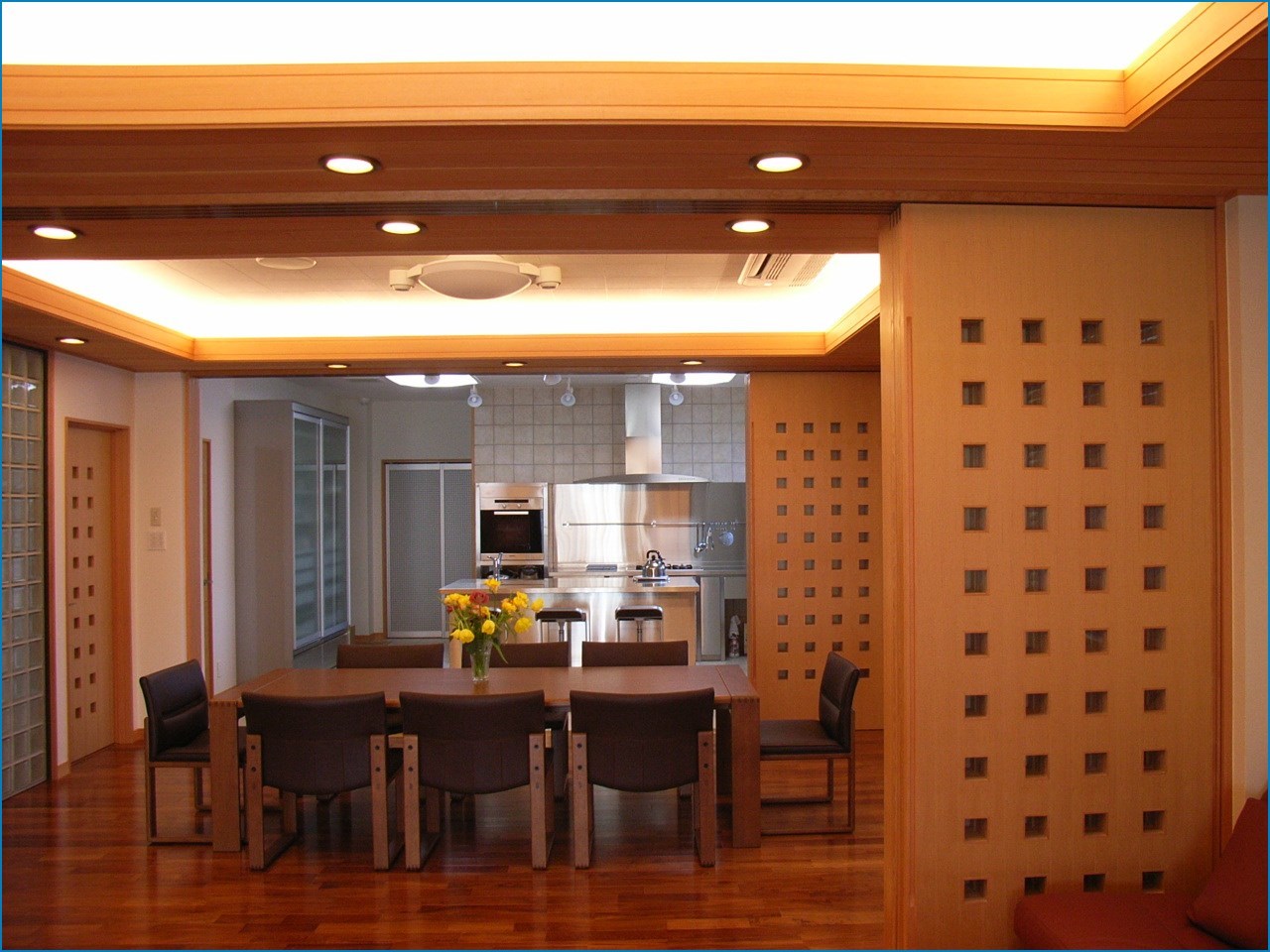

【食堂】

掘り天井による間接照明 壁は指向性ガラスブロック及び珪藻土コテ塗 床はチーク無垢材張。


プレゼン資料 / 完成写真1_c0376508_09024421.jpg
【居間】
 掘り天井は米松目透かし張及びロックウール吸音板貼 壁は鉄平石乱張及び珪藻土コテ塗 指向性ガラスブロックで西日をコントロール 床は床暖房組込み御影石張(本磨き)。


プレゼン資料 / 完成写真1_c0376508_09023970.jpg

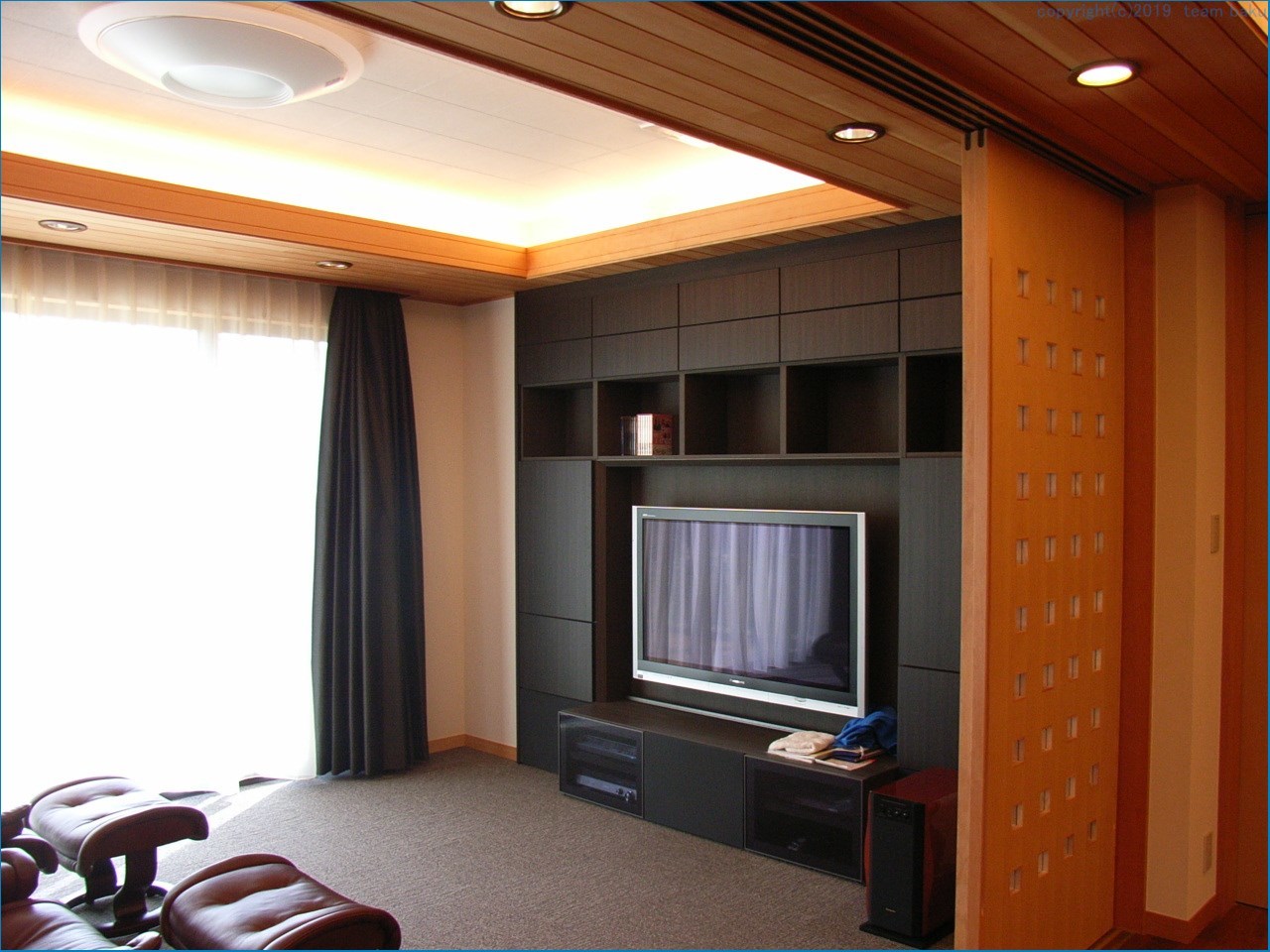

【シアタールーム】

掘り天井は米松目透かし張及びロックウール吸音板貼 壁は有孔ボード下地吸音クロス貼 床はタイルカーペット敷。テレビディスプレイ背面家具にはプロジェクター用電動大型スクリーン内蔵。



プレゼン資料 / 完成写真1_c0376508_14591279.jpg
【2階浴室】

JAXSONジャグジー浴槽 エプロンは御影石 壁は陶器質タイル張 床はアスファルト防水 押えコンクリート床暖房組込みの上 磁器質タイル張。



プレゼン資料 / 完成写真1_c0376508_14590924.jpg

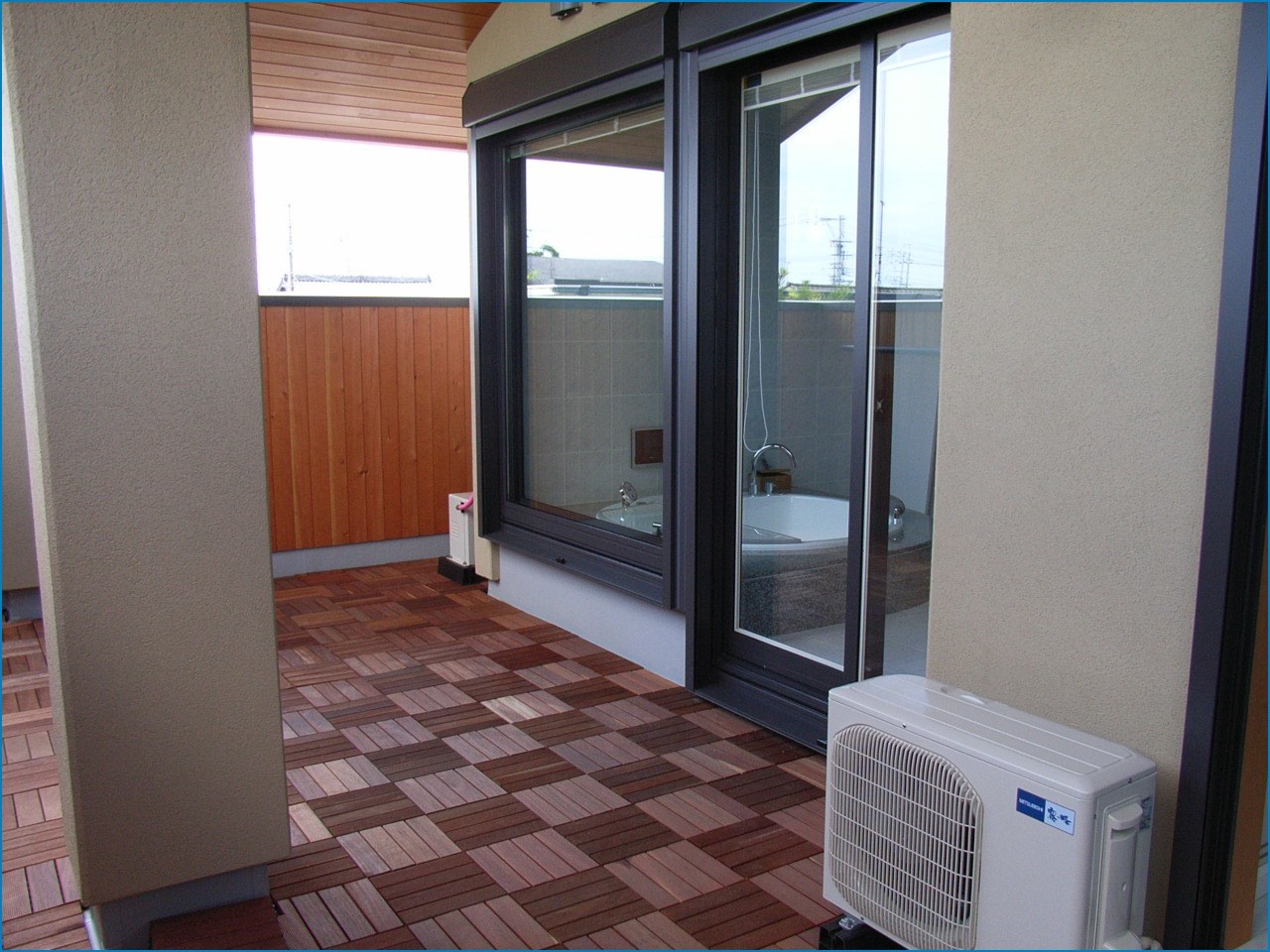

【2階東ベランダ】
 浴室外部デッキ床は塩ビシート防水の上 オーストラリア産ジャラ材敷設 サッシはブラインド内蔵複層ガラス及び電動シャッター。



プレゼン資料 / 完成写真1_c0376508_07001625.jpg

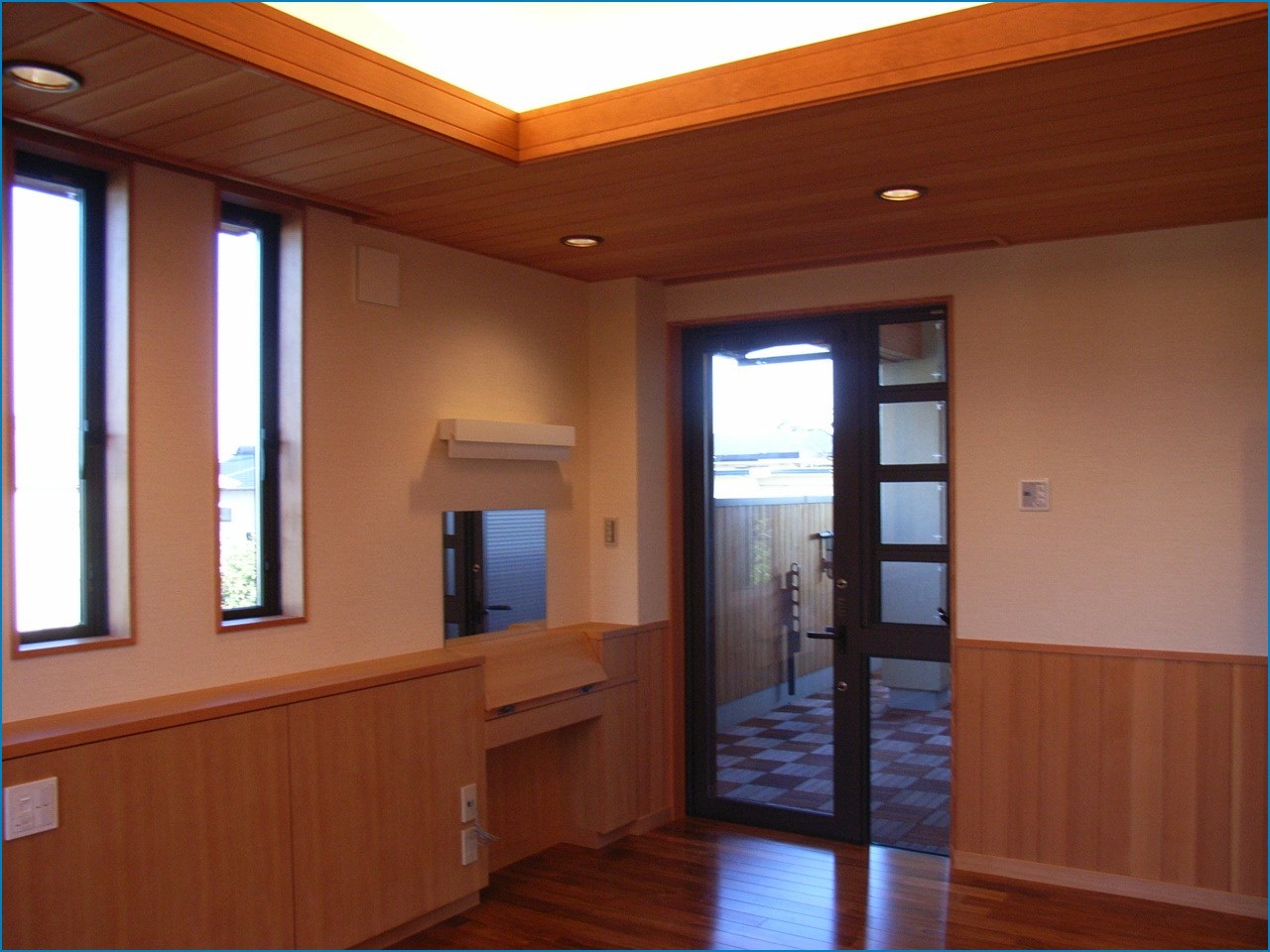

【2階寝室】
 ヘッドボード、ドレッサー等造り付け家具を腰壁材と合わせ設ける。



プレゼン資料 / 完成写真1_c0376508_17442994.jpg

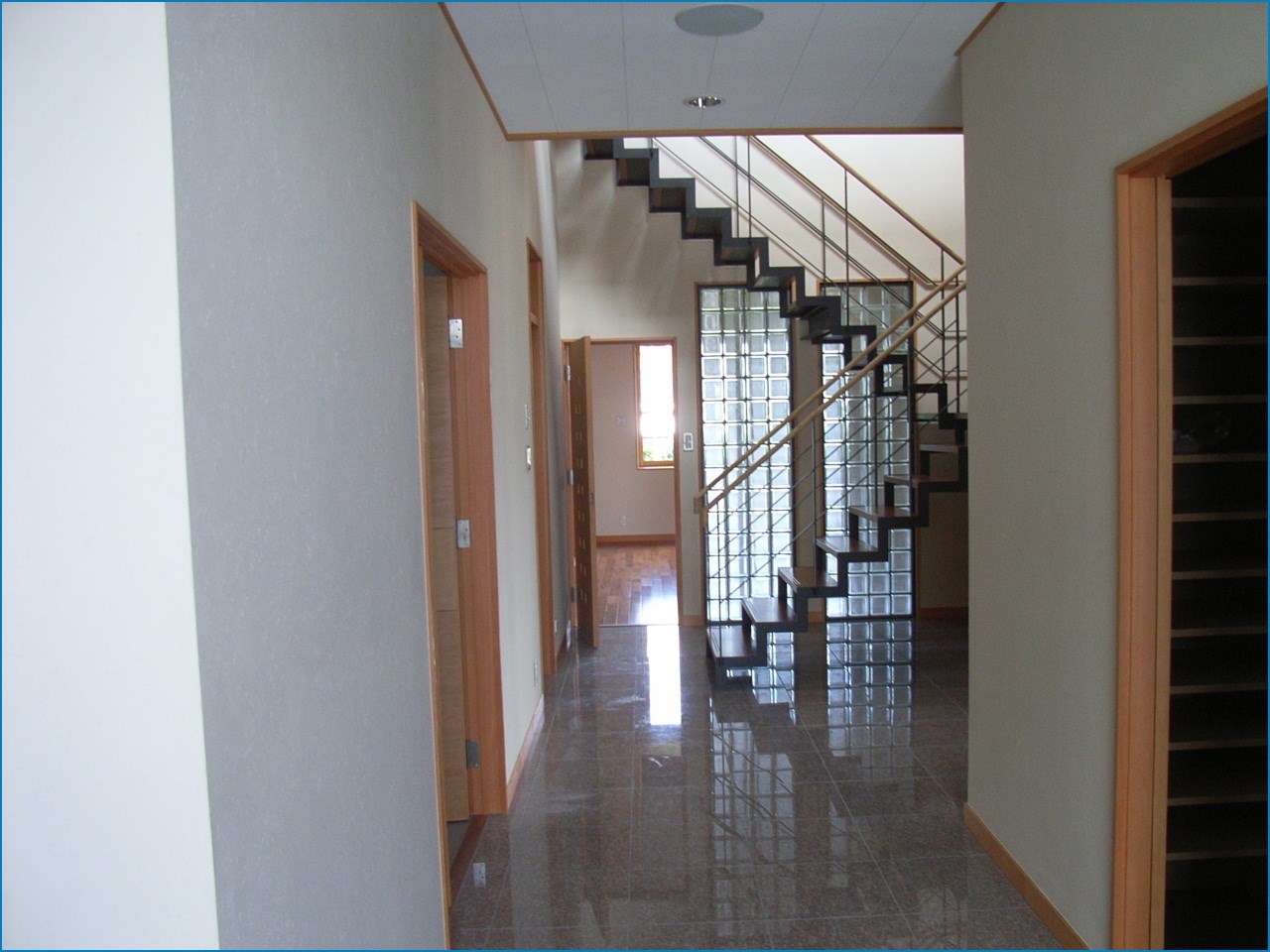

【玄関ホール 階段 シューズクローゼット】
 軽量アングル鋼を組み合わせ軽快な階段を表現。


プレゼン資料 / 完成写真1_c0376508_17443275.jpg

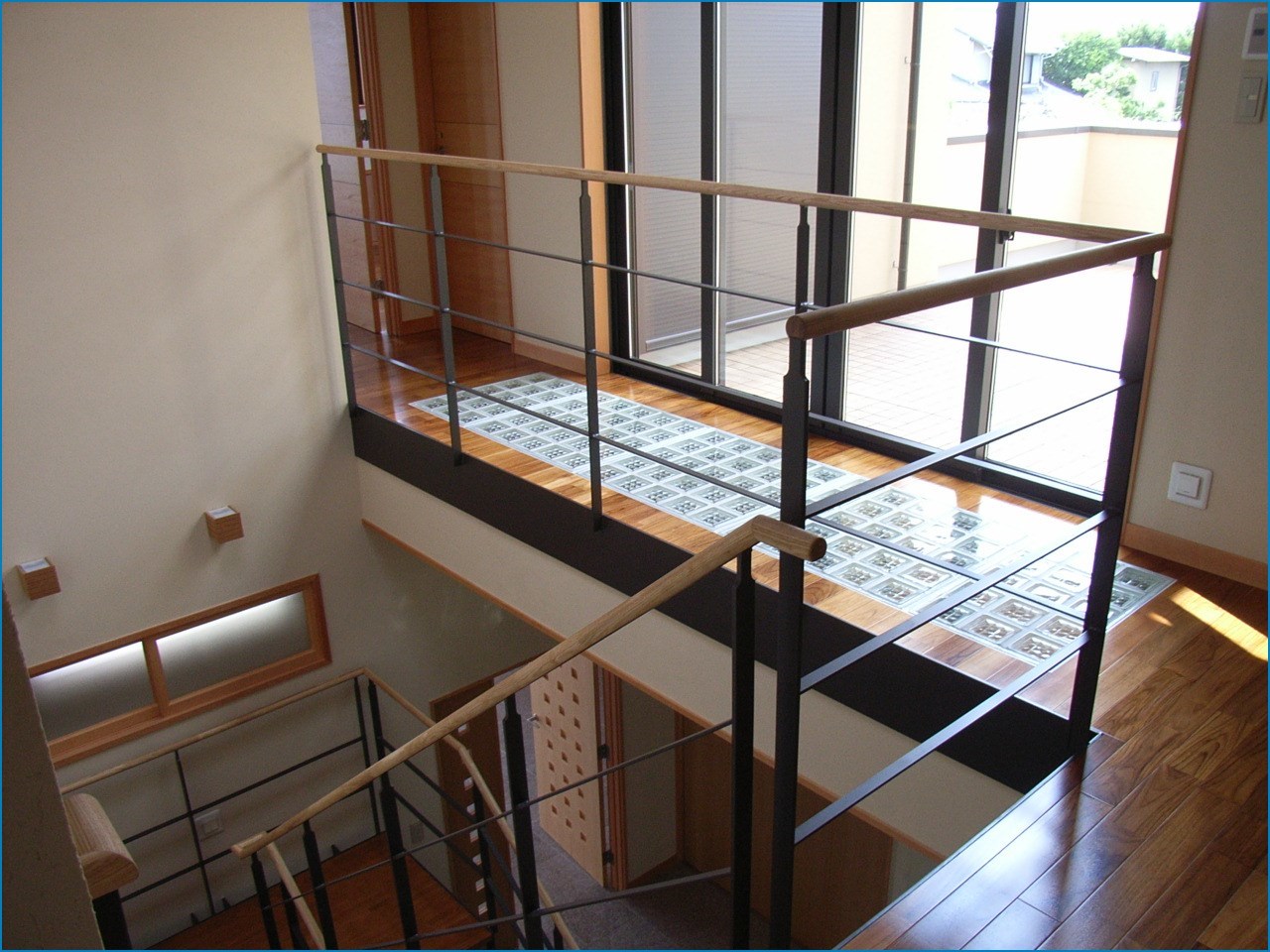

【2階渡り廊下 床用ガラスブロック】



プレゼン資料 / 完成写真1_c0376508_07522447.jpg
【2階渡り廊下】
 床用ガラスブロック及びトップライト見上げ 昼間は自然光を階下に落し、夜間は間接照明の光源となり、階下やガラスブロック床を照らす。



プレゼン資料 / 完成写真1_c0376508_17005615.jpg

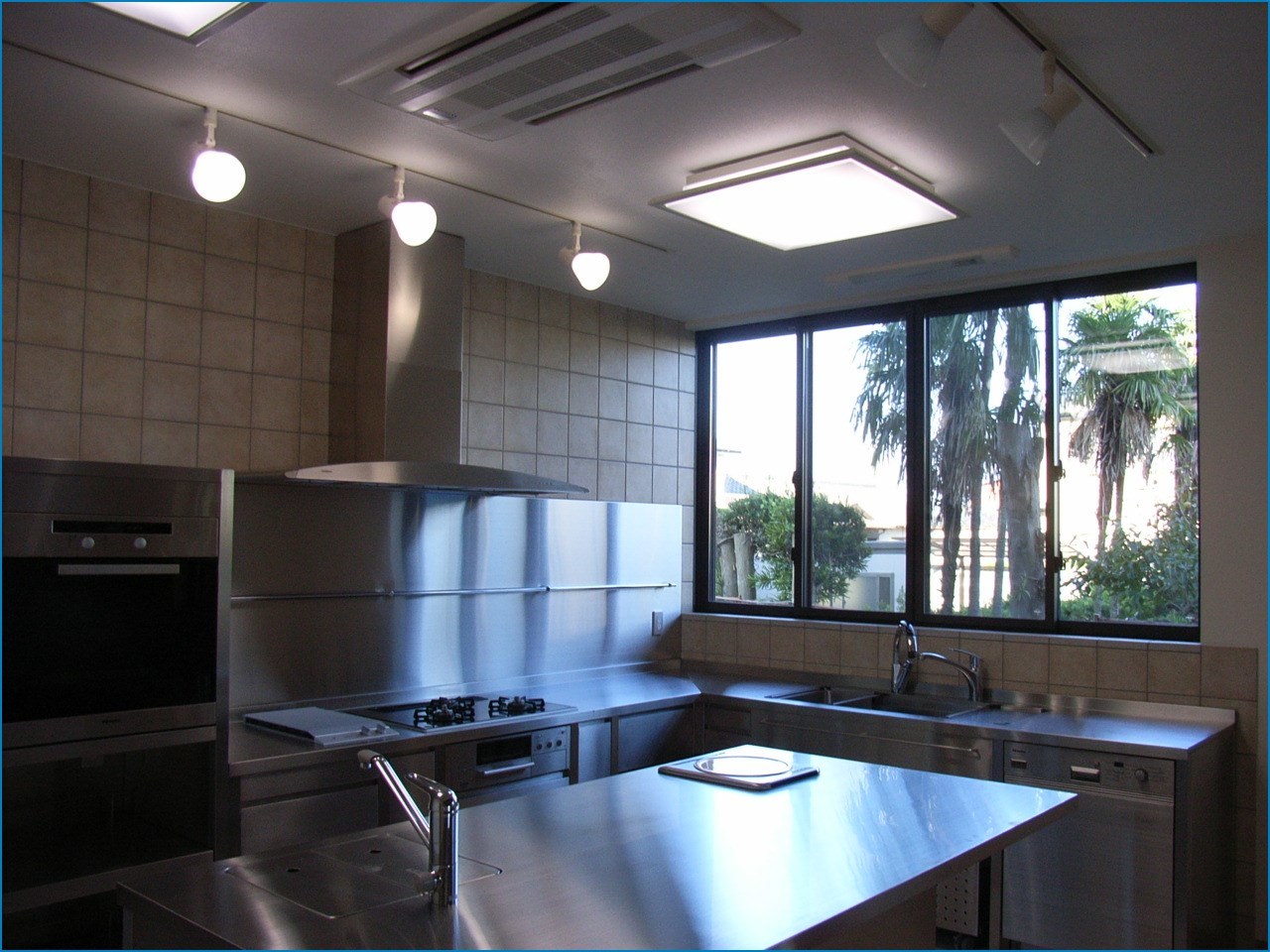

【台所】
 辰巳工業ステンレスオリジナルキッチン 奥はパントリーと勝手口。



プレゼン資料 / 完成写真1_c0376508_03390290.jpg
【書斎】
 書棚階段と旧宅の和室欄間を利用したロフト手摺。


プレゼン資料 / 完成写真1_c0376508_06304193.jpg
【子供室】
 将来分割可能な間取り ロフト付。
