N病院グループ 老人保健施設棟の定期報告調査1

 きょうは特定建築物である、N病院グループ老人保健施設棟の定期報告調査を実施してきました。
当事務所では設計監理以外に、このような業務も行なっています。

 特定建築物(建築基準法上の特殊建築物)とは、不特定多数の人が訪れる公共性の高い建築物で一定規模以上のものなのですが、建築物に関しては隔年ごと、建築設備・防火設備・昇降機に関しては毎年、調査を行い、特定行政庁に定められた書式と図面・写真を添付して報告する義務があります。

 きょう実施した建築物の定期報告調査の内容は、内外装の劣化具合、排煙開口部の開閉具合、防火区画の防火戸の閉鎖所要時間、非常用照明装置、屋上の防水劣化具合、建築物周囲の地盤沈下の有無等です。

 N病院グループは何棟もの調査対象の特定建築物がありますので、これから数日に分けて調査を実施する予定です。

N病院グループ 特定建築物の定期報告調査1_c0376508_17481015.jpg

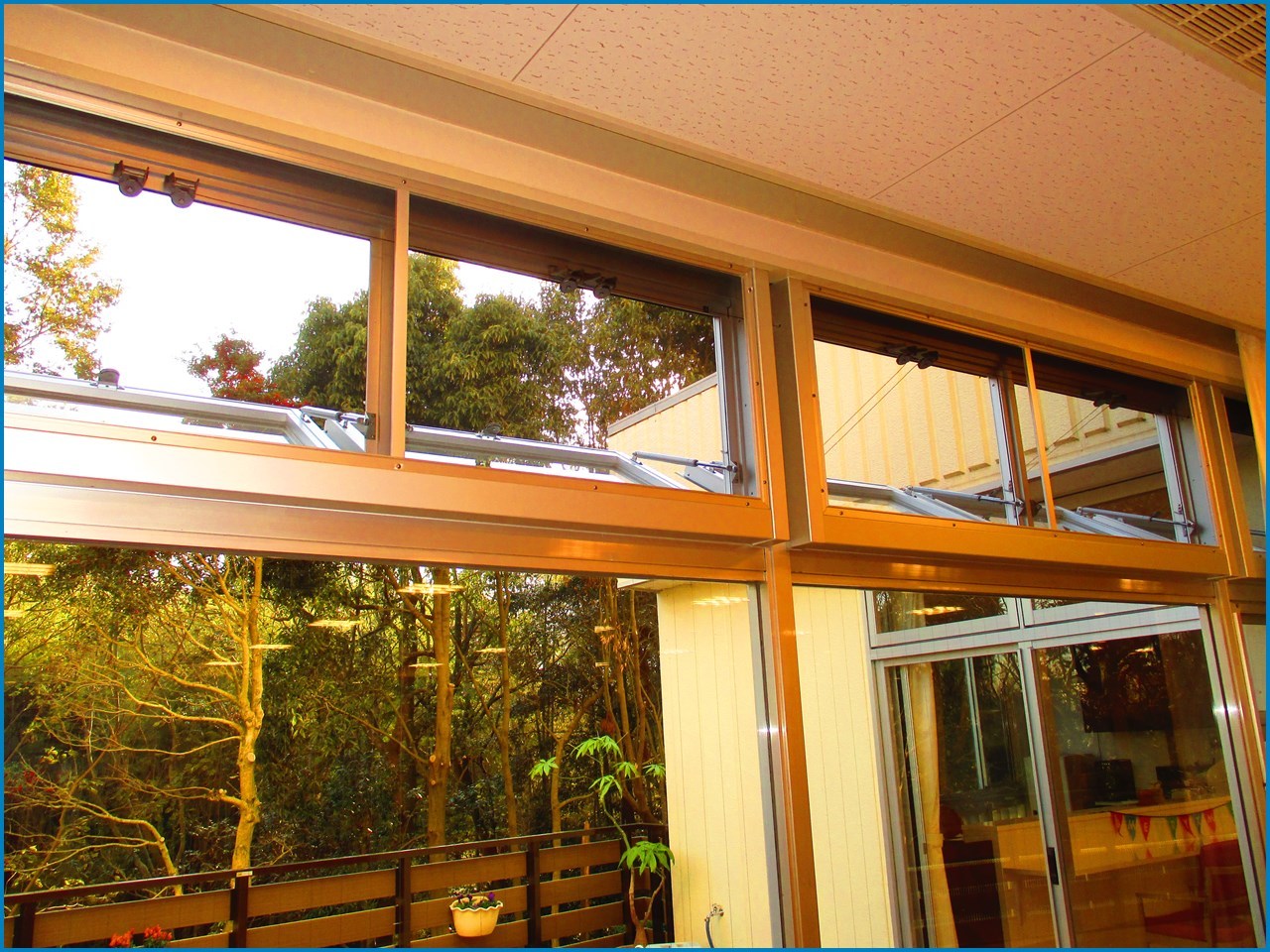

【排煙用欄間の点検】
 オペレータ装置による開閉具合の確認。



N病院グループ 特定建築物の定期報告調査1_c0376508_17481386.jpg
【屋上の点検】

アスファルトシート防水トーチ工法(トーチバーナーでルーフィングの裏面をあぶり、溶け出したアスファルトで貼り付ける防水工法なので継ぎ目は綺麗ではありませんが堅牢な重ねになります)の継ぎ目及び、パラペット天端シーリングの確認。


N病院グループ 特定建築物の定期報告調査1_c0376508_17481621.jpg

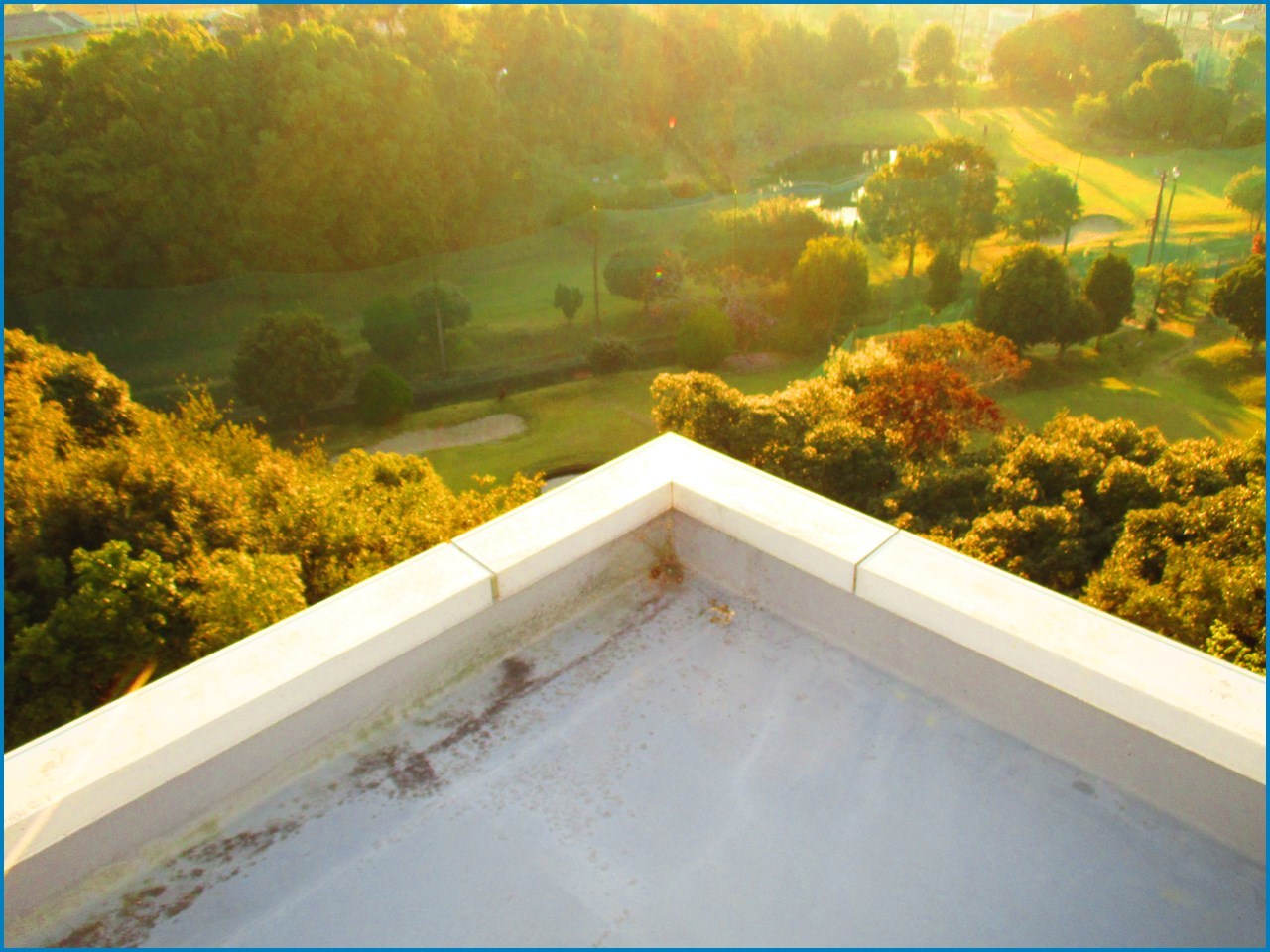

【屋上の点検】
 塩ビシート防水及び、パラペット天端アルミ笠木の固定具合の確認。



by team_baku | 2018-11-27 21:28 | 医療福祉施設 | Comments(0)
手書き図面とCAD図面

 このところ増築・改修設計の仕事が続き、前回のN病院老人保健施設は30年前、今回の施設は33年前に開設ということで、改修にあたっては現地調査はもちろんですが、当時の設計図を何度も確認しつつ改修設計を進めています。

 当時の図面はというと当然のごとく手書きの図面で、ドラフターという製図機器を用い、A1版やB2版の製図用和紙に硬度の違う鉛筆を使い分けながら細い線太い線を書き分け、修正・変更があれば消しゴムで消し、書き直しつつ図面を仕上げていったものでした
 そのうち持ち手の小指側面は鉛筆の粉で黒ずんだり、夏には手汗で用紙が引っ付いたり。
そういった具合ですから図面には色々な痕跡が残り、線や文字には当時のスタッフ個々の特徴が現れ、図面を見れば誰が書いたのか、今でも分かります。

 そしてパソコンの専用CADソフトによる設計図作成に移行して25年余り。
当初、文字の下手な私は導入歓迎派で、図面の作成・修正作業もディスプレイ上で簡単にでき、便利に感じていましたが、画一的な図面になりプリントアウトした図面は綺麗なのですが、個性がなくなった感があります。

 また手書きでは自然に身につき養われていた図面上でのスケール感覚が、CADの画面上では拡大縮小が自在なので、かなり難しいのではないかと思います。
 ただ、関連業者との図面受け渡しや、後々までデータとして残せるという点を考えると、やはりCAD図面なんですね。

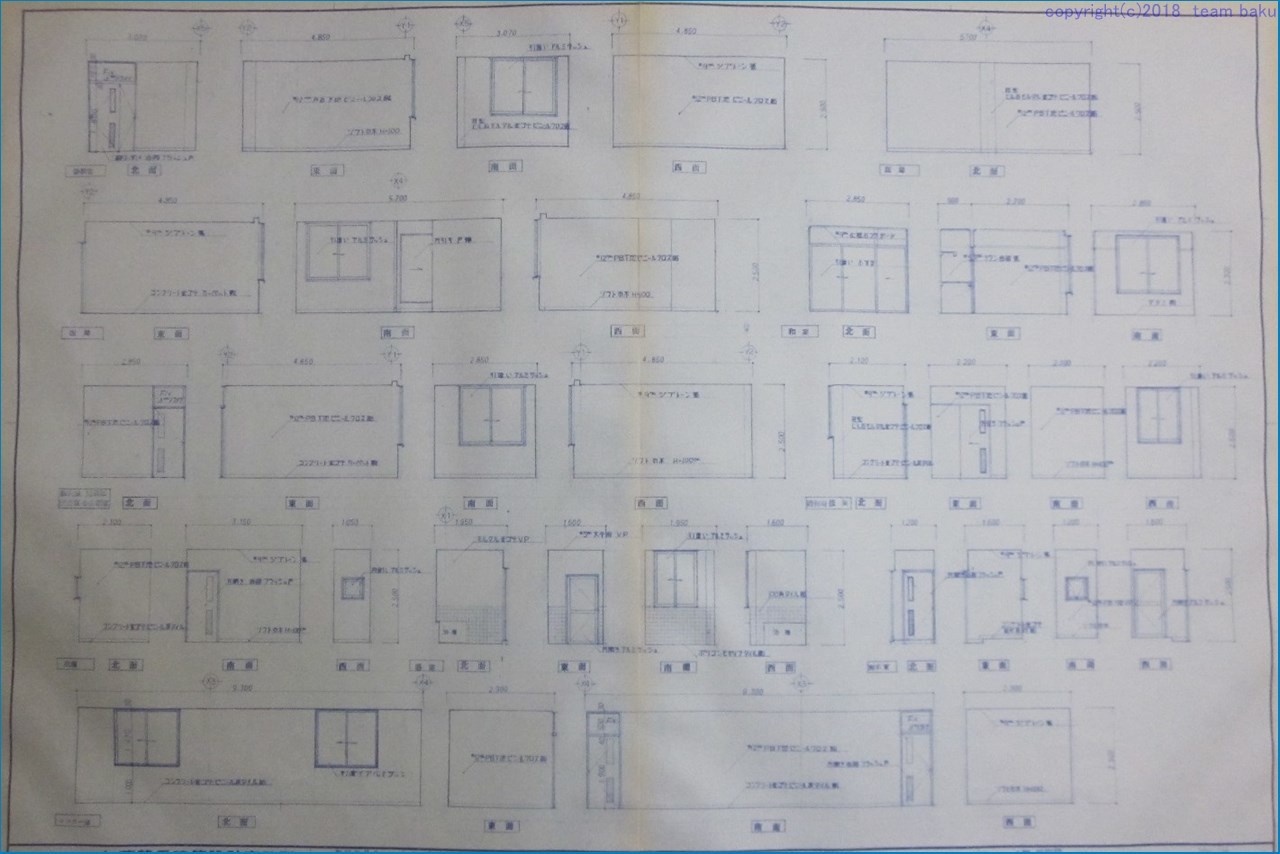

【今回改修施設の34年前の設計図の青焼き】
  書入れ文字で私の書いた図面だと気づく。

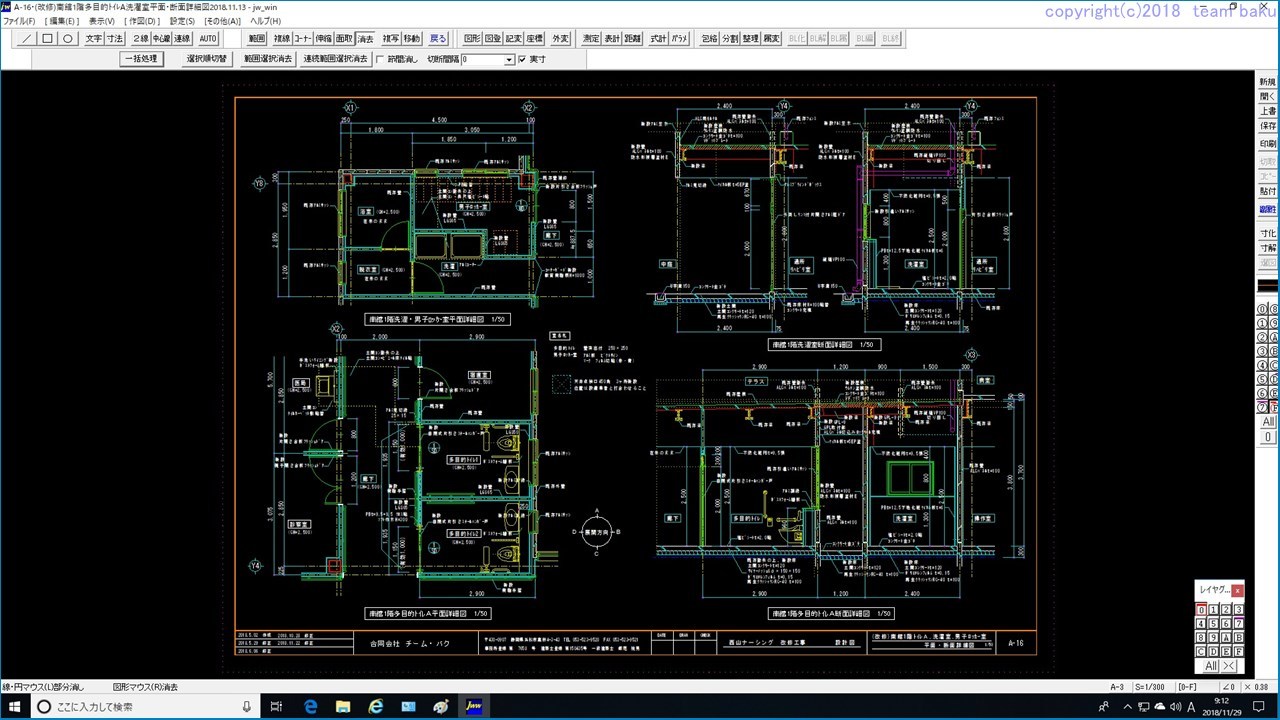

【現在の専用CADによる設計図作成画面】
 文字は画一化され、線色により印刷した際の線の太さを指定します。




by team_baku | 2018-11-22 19:00 | Comments(0)
エントランス改修

 この建物は静岡県初の介護老人福祉施設として、平成元年開設されましたが、その後30年の間に増築を繰り返した事情もあり、既存のエントランスは奥まり、向きも正面ではなくなってしまっていたため、今回の改修では手前に風除室を増築し、向きを変えアプローチからエントランスが視認しやすいよう、正面に向けられました。

 また、照明もアプローチからライン状に通し、エントランスへの道筋を照らすよう新たに設置されました。



N病院グループ N.W.介護老人保健施設 改修・増築工事 8_c0376508_17563639.jpg

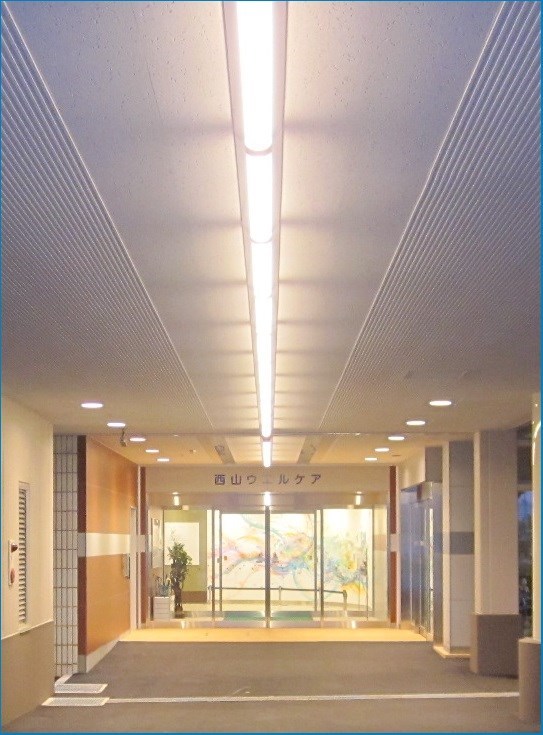

【ピロティからエントランスを臨む】


N病院グループ N.W.介護老人保健施設 改修・増築工事 8_c0376508_17103892.jpg

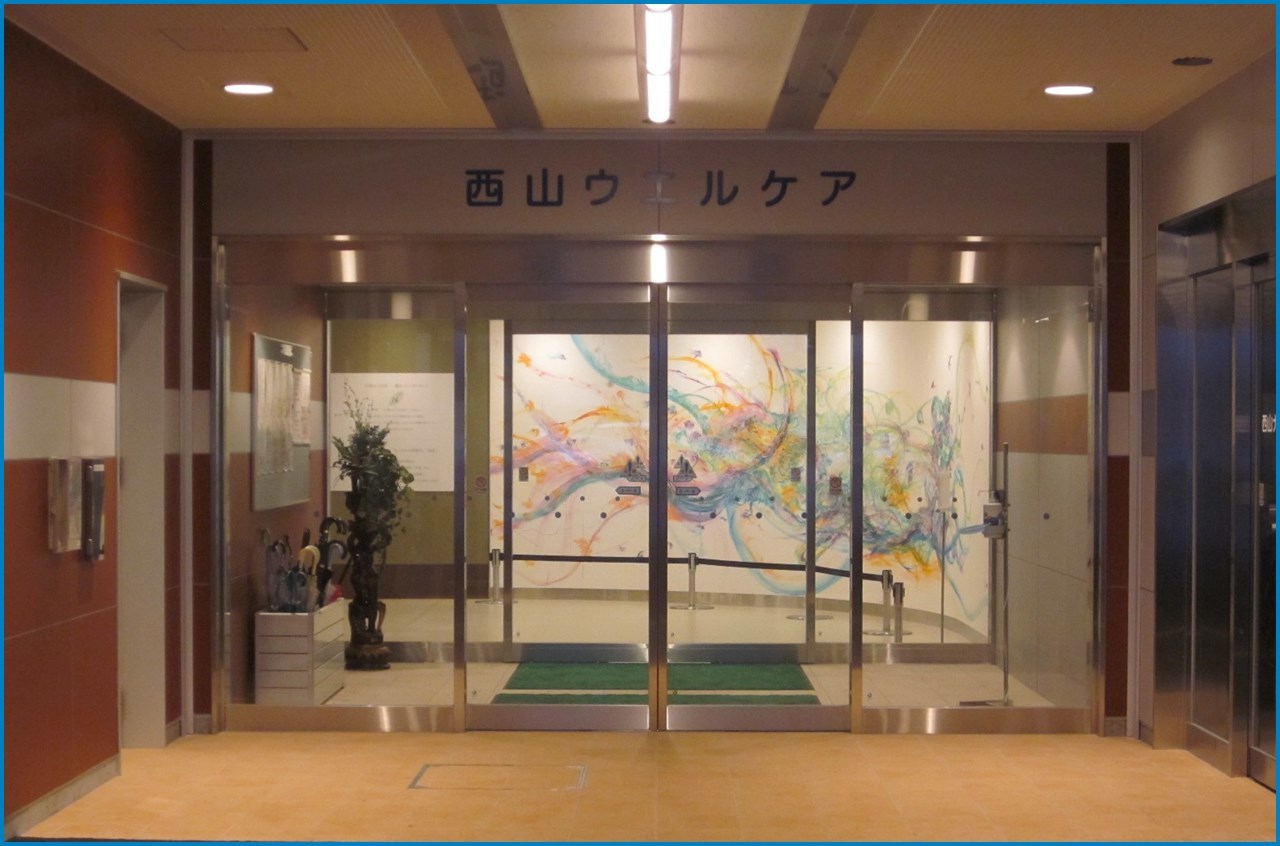

【エントランス 】
 内部壁面にはホスピタルアートが描かれています。



by team_baku | 2018-11-08 17:15 | 老人保健施設 | Comments(0)
ホスピタルアート制作風景 動画

 前々回投稿させていただきました、エントランスホールの曲面壁に描かれたホスピタルアート。
前述のように線描家tttttan氏によって描かれましたが、制作過程も芸術の一環として、この線描画の制作風景の動画が編集され完成しました。
 後日、正式掲載予定のホームページに先だって、こちらのブログに掲載させていただきました。ご覧いただければと思います。




【tttttan氏による線描画の制作風景 動画】


N病院グループ N.W.介護老人保健施設 改修・増築工事 7_c0376508_14251016.jpg

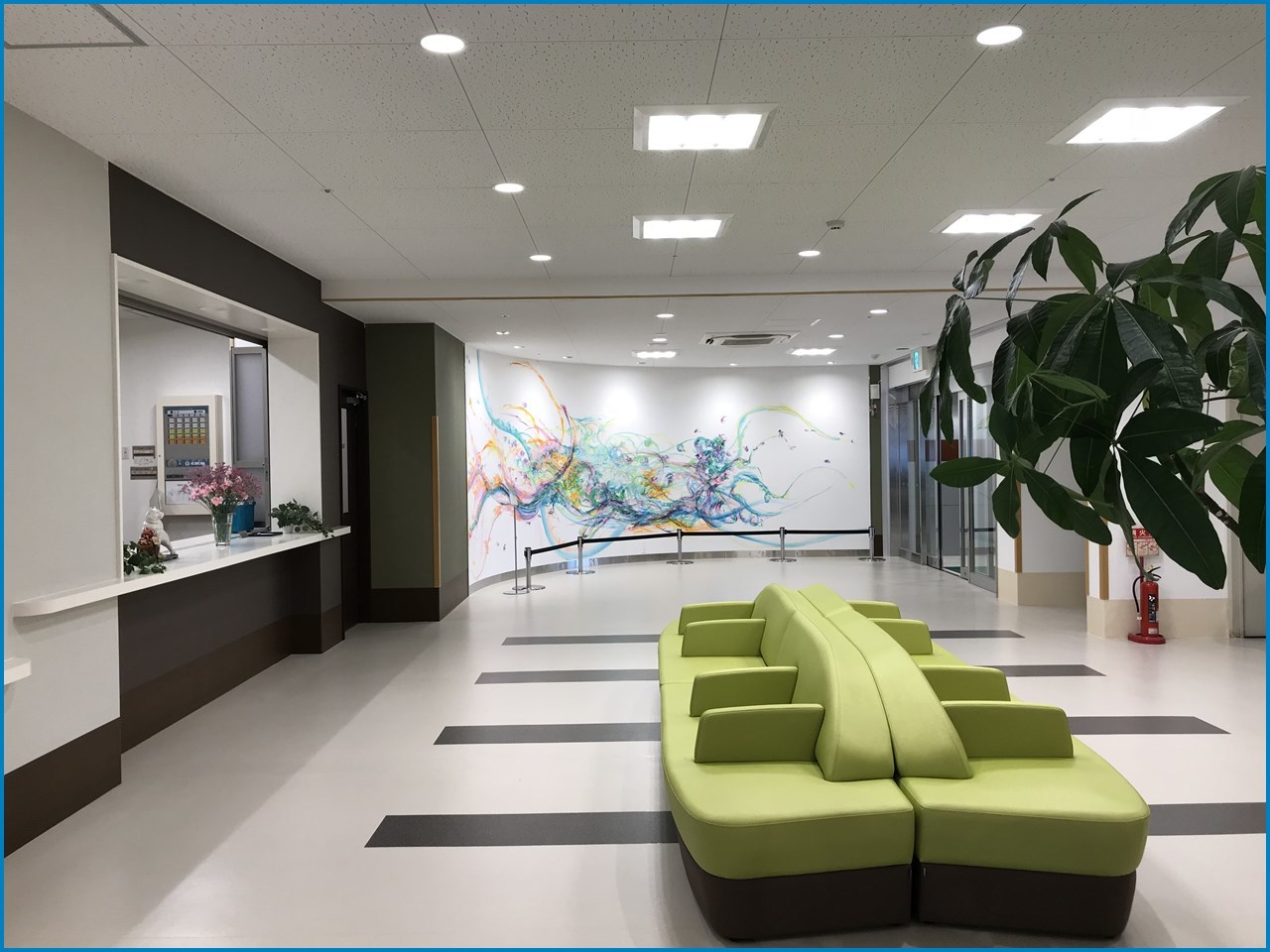

【ロビー 奥がホスピタルアートが描かれたエントランスホール 手前が待合コーナー 左がサービスステーション受付】




by team_baku | 2018-11-05 19:10 | 老人保健施設 | Comments(0)
